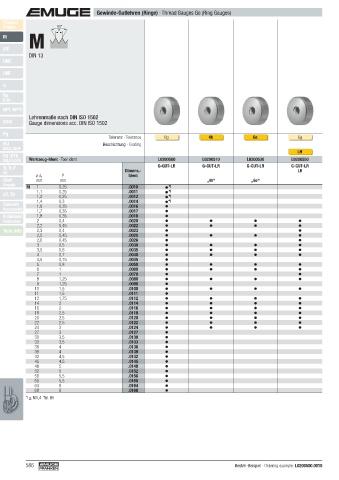

Gewinde-Gutlehren (Ringe) · Thread Gauges Go (Ring Gauges)
Product
Finder 60°
P
M
M
MF
DIN 13
UNC

UNF
G
Rp
R, Rc
NPT, NPTF
Lehrenmaße nach DIN ISO 1502
BSW Gauge dimensions acc. DIN ISO 1502

Pg
Toleranz · Tolerance 6g 4h 6e 6g
MJ Beschichtung · Coating
UNJC, UNJF
LH
EG (STI)
SELF-LOCK Werkzeug-Ident · Tool ident L0200500 L0200510 L0200530 L0200550
Tr, Tr-F G-GUT-LR G-GUT-LR G-GUT-LR G-GUT-LR
Rd Dimens.- LH
ø d 1 P Ident
Glatt mm mm „4h“ „6e“
Smooth M 1 0,25 .0010 * )
1,1 0,25 .0011 * )
GT, TD 1,2 0,25 .0012 * )
1,4 0,3 .0014 * )
Zubehör 1,6 0,35 .0016
Accessories 1,7 0,35 .0017
Kalibrieren 1,8 0,35 .0018
Calibration 2 0,4 .0020
2,2 0,45 .0022
Tech. Info 2,3 0,4 .0023
2,5 0,45 .0025
2,6 0,45 .0026
3 0,5 .0030
3,5 0,6 .0035
4 0,7 .0040
4,5 0,75 .0045
5 0,8 .0050
6 1 .0060
7 1 .0070
8 1,25 .0080
9 1,25 .0090
10 1,5 .0100
11 1,5 .0111
12 1,75 .0112
14 2 .0114
16 2 .0116
18 2,5 .0118
20 2,5 .0120
22 2,5 .0122
24 3 .0124
27 3 .0127
30 3,5 .0130
33 3,5 .0133
36 4 .0136
39 4 .0139
42 4,5 .0142
45 4,5 .0145
48 5 .0148
52 5 .0152
56 5,5 .0156
60 5,5 .0160
64 6 .0164
68 6 .0168
*) ≤ M1,4 Tol. 6h

586 Bestell-Beispiel · Ordering example: L0200500.0010
