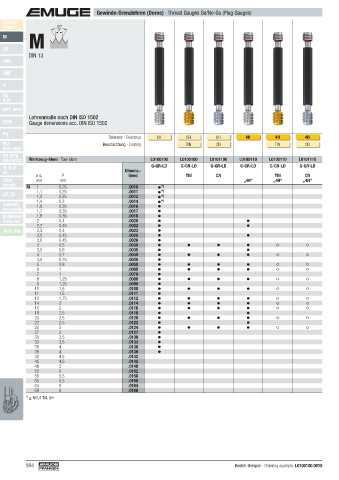

Page 584 - EMUGE

Gewinde-Grenzlehren (Dorne) · Thread Gauges Go/No-Go (Plug Gauges)
Product
Finder 60°
P
M
M
MF
DIN 13
UNC

UNF
G
Rp
R, Rc
NPT, NPTF
Lehrenmaße nach DIN ISO 1502
BSW Gauge dimensions acc. DIN ISO 1502

Pg
Toleranz · Tolerance 6H 6H 6H 4H 4H 4H 6G 6G 6G 6E 6H 6H 6H 6H 6H
MJ Beschichtung · Coating TIN CR TIN CR TIN CR TIN CR
UNJC, UNJF
LH
EG (STI)
SELF-LOCK Werkzeug-Ident · Tool ident L0100100 L0105100 L0101100 L0100110 L0105110 L0101110 L0100120 L0105120 L0101120 L0100130 L0100150 L0120100 L0125100 L0121100 L0140100
Tr, Tr-F G-GR-LD G-GR-LD G-GR-LD G-GR-LD G-GR-LD G-GR-LD G-GR-LD G-GR-LD G-GR-LD G-GR-LD G-GR-LD G-GUT-LD G-GUT-LD G-GUT-LD G-AUS-LD
Rd ø d P Dimens.- TIN CR TIN CR TIN CR LH TIN CR
Ident
Glatt mm 1 mm „4H“ „4H“ „4H“ „6G“ „6G“ „6G“ „6E“
Smooth M 1 0,25 .0010 * ) * ) * ) M 1
1,1 0,25 .0011 * ) * ) * ) 1,1
GT, TD 1,2 0,25 .0012 * ) * ) * ) 1,2
1,4 0,3 .0014 * ) * ) * ) 1,4
Zubehör 1,6 0,35 .0016 1,6
Accessories 1,7 0,35 .0017 1,7
Kalibrieren 1,8 0,35 .0018 1,8
Calibration 2 0,4 .0020 2
2,2 0,45 .0022 2,2
Tech. Info 2,3 0,4 .0023 2,3
2,5 0,45 .0025 2,5
2,6 0,45 .0026 2,6
3 0,5 .0030 3
3,5 0,6 .0035 3,5
4 0,7 .0040 4
4,5 0,75 .0045 4,5
5 0,8 .0050 5
6 1 .0060 6
7 1 .0070 7
8 1,25 .0080 8
9 1,25 .0090 9
10 1,5 .0100 10
11 1,5 .0111 11
12 1,75 .0112 12
14 2 .0114 14
16 2 .0116 16
18 2,5 .0118 18
20 2,5 .0120 20
22 2,5 .0122 22
24 3 .0124 24
27 3 .0127 27
30 3,5 .0130 30
33 3,5 .0133 33
36 4 .0136 36
39 4 .0139 39
42 4,5 .0142 42
45 4,5 .0145 45
48 5 .0148 48
52 5 .0152 52
56 5,5 .0156 56
60 5,5 .0160 60
64 6 .0164 64
68 6 .0168 68
*) ≤ M1,4 Tol. 5H

584 Bestell-Beispiel · Ordering example: L0100100.0010
