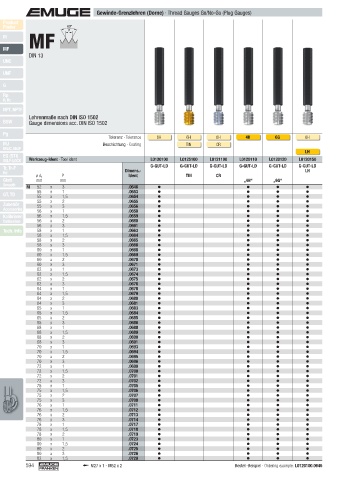

Page 594 - EMUGE

Gewinde-Grenzlehren (Dorne) · Thread Gauges Go/No-Go (Plug Gauges)
Product
Finder 60°
MF
P
M
MF
DIN 13
UNC

UNF
G
Rp
R, Rc
NPT, NPTF
Lehrenmaße nach DIN ISO 1502
BSW Gauge dimensions acc. DIN ISO 1502

Pg
Toleranz · Tolerance 6H 6H 6H 4H 6G 6H 4H 6G 6H 4H 6G 6H 4H 6G
MJ Beschichtung · Coating TIN CR
UNJC, UNJF
LH LH LH LH LH LH
EG (STI)
SELF-LOCK Werkzeug-Ident · Tool ident L0120100 L0125100 L0121100 L0120110 L0120120 L0120150 L0120160 L0120170 L0140100 L0140110 L0140120 L0140150 L0140160 L0140170
Tr, Tr-F G-GUT-LD G-GUT-LD G-GUT-LD G-GUT-LD G-GUT-LD G-GUT-LD G-GUT-LD G-GUT-LD G-AUS-LD G-AUS-LD G-AUS-LD G-AUS-LD G-AUS-LD G-AUS-LD
Rd ø d P Dimens.- TIN CR LH LH LH LH LH LH
Ident
Glatt mm 1 mm „4H“ „6G“ „4H“ „6G“ „4H“ „6G“ „4H“ „6G“
Smooth M 52 x 3 .0646 M 52 x 3
55 x 1 .0653 55 x 1
GT, TD 55 x 1,5 .0654 55 x 1,5
55 x 2 .0655 55 x 2
Zubehör 55 x 3 .0656 55 x 3
Accessories 56 x 1 .0658 56 x 1
Kalibrieren 56 x 1,5 .0659 56 x 1,5
Calibration 56 x 2 .0660 56 x 2
56 x 3 .0661 56 x 3
Tech. Info 58 x 1 .0663 58 x 1
58 x 1,5 .0664 58 x 1,5
58 x 2 .0665 58 x 2
58 x 3 .0666 58 x 3
60 x 1 .0668 60 x 1
60 x 1,5 .0669 60 x 1,5
60 x 2 .0670 60 x 2
60 x 3 .0671 60 x 3
62 x 1 .0673 62 x 1
62 x 1,5 .0674 62 x 1,5
62 x 2 .0675 62 x 2
62 x 3 .0676 62 x 3
64 x 1 .0678 64 x 1
64 x 1,5 .0679 64 x 1,5
64 x 2 .0680 64 x 2
64 x 3 .0681 64 x 3
65 x 1 .0683 65 x 1
65 x 1,5 .0684 65 x 1,5
65 x 2 .0685 65 x 2
65 x 3 .0686 65 x 3
68 x 1 .0688 68 x 1
68 x 1,5 .0689 68 x 1,5
68 x 2 .0690 68 x 2
68 x 3 .0691 68 x 3
70 x 1 .0693 70 x 1
70 x 1,5 .0694 70 x 1,5
70 x 2 .0695 70 x 2
70 x 3 .0696 70 x 3
72 x 1 .0699 72 x 1
72 x 1,5 .0700 72 x 1,5
72 x 2 .0701 72 x 2
72 x 3 .0702 72 x 3
75 x 1 .0705 75 x 1
75 x 1,5 .0706 75 x 1,5
75 x 2 .0707 75 x 2
75 x 3 .0708 75 x 3
76 x 1 .0711 76 x 1
76 x 1,5 .0712 76 x 1,5
76 x 2 .0713 76 x 2
76 x 3 .0714 76 x 3
78 x 1 .0717 78 x 1
78 x 1,5 .0718 78 x 1,5
78 x 2 .0719 78 x 2
80 x 1 .0723 80 x 1
80 x 1,5 .0724 80 x 1,5
80 x 2 .0725 80 x 2
80 x 3 .0726 80 x 3
82 x 1,5 .0729 82 x 1,5
594 ➟ M27 x 1 - M52 x 2 Bestell-Beispiel · Ordering example: L0120100.0646
