Gewindefräser · Thread Milling Cutters
Product

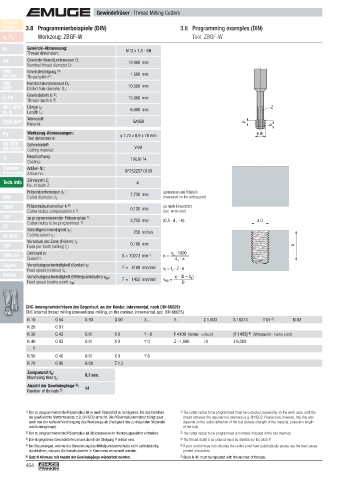

Finder 3.8 Programmierbeispiele (DIN) 3.8 Programming examples (DIN)

v / f z Werkzeug: ZBGF-W Tool: ZBGF-W
c
M Gewinde-Abmessung: M12 x 1,5 - 6H
Thread dimension:
MF Gewinde-Nenndurchmesser D: 12,000 mm
Nominal thread diameter D:
UNC Gewindesteigung P:
UN, UNS Thread pitch P: 1,500 mm
UNF Kernlochdurchmesser D 1 :
UNEF Drilled hole diameter D : 10,500 mm
1
3)
G, Rp Gewindetiefe b : 15,000 mm
3)
Thread depth b :
NPT, NPTF Länge l 2 : 6,000 mm Z
Rc, W Length l :
2
Werkstoff:
BSW, BSF Material: GAlSi9 P l 2
Pg Werkzeug-Abmessungen: ø 7,75 x 6,9 x 76 mm ø d 1
Tool dimensions:
EG (STI) Schneidstoff:
SELF-LOCK Cutting material: VHM
Tr Beschichtung: TIALN-T4
Coating:
Zubehör Artikel-Nr.:
Accessories Article no.: GF732257.0100
Tech. Info Zähnezahl Z: 4
No. of teeth Z:
: (gemessen am Frästeil)
Fräserdurchmesser d 1 7,750 mm
BGF Cutter diameter d : 1 (measured on the cutting part)
1)
ZBGF Fräserradiuskorrektur k : 0,120 mm (je nach Einsatzfall)
1)
Cutter radius compensation k : (acc. work case)
GSF zu programmierender Fräserradius :
1)
1)
Cutter radius to be programmed : 3,755 mm (0,5 · d 1 – k) ø D
GF
Schnittgeschwindigkeit v : c 250 m/min
GF-KEG Cutting speed v :
c
Vorschub pro Zahn (Fräsen) f z :
ZGF Feed per tooth (milling) f : z 0,100 mm b
v · 1000
c
ZIRK-GF Drehzahl n: S = 10273 min -1 n = ––––––––
Speed n: d · π
1
Gigant Vorschubgeschwindigkeit (Kontur) v : f F = 4109 mm/min
Feed speed (contour) v : f v f = f · Z · n
z
MoSys : · (D – d )
1
v f
Vorschubgeschwindigkeit (Mittelpunktsbahn) v fM F = 1455 mm/min v = –––––––––
Feed speed (centre point) v : fM D
fM
CNC-Innengewindefräsen (im Gegenlauf, an der Kontur, inkremental, nach DIN 66025)
CNC internal thread milling (conventional milling, on the contour, incremental, acc. DIN 66025)
N 10 G 54 G 90 G 00 X… Y… Z 1,500 S 10273 T 01 2) M 03
N 20 G 91
N 30 G 42 G 01 X 0 Y –6 F 4109 (Kontur · contour ) [F 1455] (Mittelpunkt · Centre point )
4)
N 40 G 02 G 01 X 0 Y 0 Z –1,500 I 0 J 6,000
… 5)
N 50 G 40 G 01 X 0 Y 6
N 70 G 90 G 00 Z 1,5
Zerspanzeit t : 8,3 sec.
h
Machining time t :
h
5)
Anzahl der Gewindegänge :
5)
Number of threads : 14
1) Der zu programmierende Fräserradius ist je nach Einsatzfall zu korrigieren, bis das Gewinde 1) The cutter radius to be programmed must be corrected, depending on the work case, until the
die gewünschte Muttertoleranz, z.B. 6H/ISO2 erreicht. Die Fräserradiuskorrektur hängt aber thread achieves the required nut tolerance, e.g. 6H/ISO2. Please note, however, that this also
auch von der radialen Verdrängung des Werkzeugs ab (Festigkeit des zu fräsenden Materials depends on the radial defl ection of the tool (tensile strength of the material, projection length
und Auskraglänge). of the tool).
2) Der zu programmierende Fräserradius ist üblicherweise im Werkzeugspeicher enthalten. 2) The cutter radius to be programmed is normally included in the tool memory.
3) Die eingegebene Gewindetiefe b muss durch die Steigung P teilbar sein. 3) The thread depth b as entered must be divisible by the pitch P.
4) Bei Steuerungen, welche die Berechnung des Mittelpunktsvorschubs nicht selbstständig 4) If your control does not calculate the centre point feed automatically please use the feed values
durchführen, müssen die Vorschubwerte in Klammern verwendet werden. printed in brackets.
5) Satz N 40 muss mit Anzahl der Gewindegänge wiederholt werden. 5) Block N 40 must be repeated with the number of threads.
