Gewindefräser · Thread Milling Cutters
Product

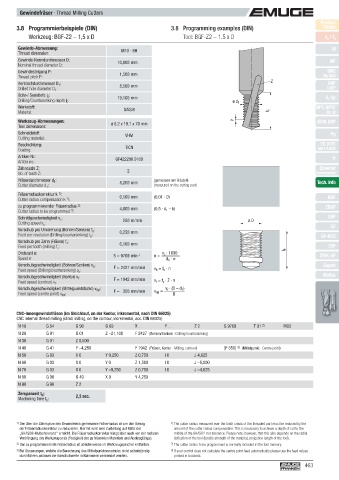

3.8 Programmierbeispiele (DIN) 3.8 Programming examples (DIN) Finder
Werkzeug: BGF-Z2 – 1,5 x D Tool: BGF-Z2 – 1.5 x D v / f z
c
Gewinde-Abmessung: M10 - 6H M
Thread dimension:
Gewinde-Nenndurchmesser D: MF
Nominal thread diameter D: 10,000 mm
Gewindesteigung P: 1,500 mm UNC
Thread pitch P: UN, UNS
Kernlochdurchmesser D 1 : 8,500 mm Z UNF
Drilled hole diameter D : UNEF
1
Bohr-/ Senktiefe l E : 19,100 mm G, Rp
Drilling/Countersinking depth l : ø d 1
E
Werkstoff: GAlSi9 NPT, NPTF
Material: l E Rc, W
Werkzeug-Abmessungen: ø 8,2 x 19,1 x 79 mm P BSW, BSF
Tool dimensions:
Schneidstoff: Pg
Cutting material: VHM
Beschichtung: EG (STI)
Coating: TICN SELF-LOCK
Artikel-Nr.: GF422206.0100 Tr
Article no.:
Zähnezahl Z: Zubehör
No. of teeth Z: 2 Accessories
Fräserdurchmesser d 1 : 8,200 mm (gemessen am Frästeil) Tech. Info
Cutter diameter d : 1 (measured on the cutting part)
1)
Fräserradiuskorrektur k : 0,100 mm (0,01 · D)
1)
Cutter radius compensation k : BGF
2)
zu programmierender Fräserradius : 4,000 mm – k) ZBGF
2)
Cutter radius to be programmed : (0,5 · d 1
Schnittgeschwindigkeit v : c GSF
Cutting speed v : c 250 m/min ø D GF
:
Vorschub pro Umdrehung (Bohren/Senken) f b 0,250 mm
Feed per revolution (Drilling/countersinking) f : b GF-KEG
Vorschub pro Zahn (Fräsen) f z : 0,100 mm
Feed per tooth (milling) f : z ZGF
Drehzahl n: -1 v · 1000 l E ZIRK-GF
c
Speed n: S = 9709 min n = ––––––––

d · π
1
Vorschubgeschwindigkeit (Bohren/Senken) v : b F = 2427 mm/min Gigant
Feed speed (Drilling/countersinking) v : v b = f · n
b
b
Vorschubgeschwindigkeit (Kontur) v f : F = 1942 mm/min MoSys
Feed speed (contour) v : f v f = f · Z · n
z
· (D – d )
v f
1
Vorschubgeschwindigkeit (Mittelpunktsbahn) v fM : F = 350 mm/min v = –––––––––
Feed speed (centre point) v : fM D
fM
CNC-Innengewindefräsen (im Gleichlauf, an der Kontur, inkremental, nach DIN 66025)
CNC internal thread milling (climb milling, on the contour, incremental, acc. DIN 66025)
N 10 G 54 G 90 G 00 X… Y… Z 2 S 9709 T 01 2) M03
N 20 G 91 G 01 Z –21,100 F 2427 (Bohren/Senken · Drilling/countersinking)
N 30 G 01 Z 0,500
N 40 G 41 Y –4,250 F 1942 (Fräsen, Kontur · Milling, contour ) [F 350] (Mittelpunkt · Centre point )
3)
N 50 G 03 X 0 Y 9,250 Z 0,750 I 0 J 4,625
N 60 G 03 X 0 Y 0 Z 1,500 I 0 J –5,000
N 70 G 03 X 0 Y –9,250 Z 0,750 I 0 J –4,625
N 80 G 00 G 40 X 0 Y 4,250
N 90 G 90 Z 2
Zerspanzeit t : 2,3 sec.
h
Machining time t : h
1) Der über die Zahnspitze des Gewindeteils gemessene Fräserradius ist um den Betrag 1) The cutter radius measured over the tooth crests of the threaded part must be reduced by the
der Fräserradiuskorrektur zu reduzieren. Hiermit wird eine Zustellung auf Mitte der amount of the cutter radius compensation. This is necessary to achieve a depth of cut to the
„6H/ISO2-Muttertoleranz“ erreicht. Die Fräserradiuskorrektur hängt aber auch von der radialen middle of the 6H/ISO2 nut tolerance. Please note, however, that this also depends on the radial
Verdrängung des Werkzeuges ab (Festigkeit des zu fräsenden Materials und Auskraglänge). defl ection of the tool (tensile strength of the material, projection length of the tool).
2) Der zu programmierende Fräserradius ist üblicherweise im Werkzeugspeicher enthalten. 2) The cutter radius to be programmed is normally included in the tool memory.
3) Bei Steuerungen, welche die Berechnung des Mittelpunktsvorschubs nicht selbstständig 3) If your control does not calculate the centre point feed automatically please use the feed values
durchführen, müssen die Vorschubwerte in Klammern verwendet werden. printed in brackets.
