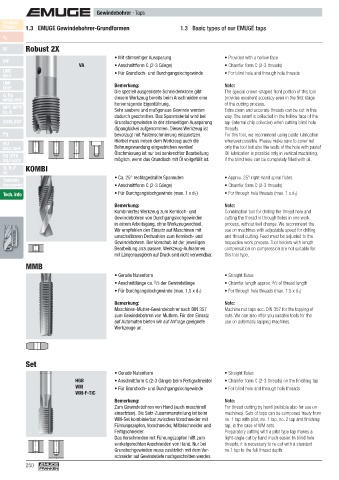

Finder 1.3 EMUGE Gewindebohrer-Grundformen 1.3 Basic types of our EMUGE taps

v c
M Robust 2X
• Mit stirnseitiger Aussparung • Provided with a hollow face
MF
VA • Anschnittform C (2-3 Gänge) • Chamfer form C (2-3 threads)
UNC • Für Grundloch- und Durchgangslochgewinde • For blind hole and through hole threads
UN-8
UNF Bemerkung: Note:
UNEF Die speziell ausgebildete Schneidenkrone gibt The special crown-shaped front portion of this tool
G, Rp diesem Werkzeug bereits beim Anschneiden eine provides excellent accuracy even in the fi rst stage
NPSM, NPSF
hervorragende Eigenführung. of the cutting process.
NPT, NPTF Sehr saubere und maßgenaue Gewinde werden Extra clean and accurate threads can be cut in this
Rc, W
dadurch geschnitten. Das Spanmaterial wird bei way. The swarf is collected in the hollow face of the
BSW, BSF Grundlochgewinden in der stirnseitigen Aussparung tap (internal chip collector) when cutting blind hole
(Spanglocke) aufgenommen. Dieses Werkzeug ist threads.
Pg bevorzugt mit Pastenschmierung einzusetzen. For this tool, we recommend using paste lubrication
Hier bei muss neben dem Werkzeug auch die wherever possible. Please make sure to cover not
MJ
UNJC, UNJF Bohrungs wandung eingestrichen werden! only the tool but also the walls of the hole with paste!
Ölschmierung ist nur bei senkrechter Bearbeitung Oil lubrication is possible only in vertical machining,
EG (STI)
SELF-LOCK möglich, wenn das Grundloch mit Öl vollgefüllt ist. if the blind hole can be completely fi lled with oil.
Tr, Tr-F KOMBI
Rd
Zubehör • Ca. 25° rechtsgedrallte Spannuten • Approx. 25° right-hand spiral fl utes
Accessories • Anschnittform C (2-3 Gänge) • Chamfer form C (2-3 threads)
Tech. Info • Für Durchgangslochgewinde (max. 1 x d 1 ) • For through hole threads (max. 1 x d 1 )
Bemerkung: Note:
Kombiniertes Werkzeug zum Kernloch- und Combination tool for drilling the thread hole and
Gewinde bohren von Durchgangslochgewinden cutting the thread in through holes in one work
in einem Arbeits gang, ohne Werkzeugwechsel. process, without tool change. We recommend the
Wir empfehlen den Einsatz auf Maschinen mit use on machines with adjustable speed for drilling
umschalt baren Dreh zahlen zum Kernloch- und and thread cutting. Feed must be adjusted to the
Gewindebohren. Der Vorschub ist der jeweiligen respective work process. Tool holders with length
Bearbeitung anzupassen. Werkzeug-Aufnahmen compensation on compression are not suitable for
mit Längenausgleich auf Druck sind nicht verwendbar. this tool type.
MMB

• Gerade Nutenform • Straight fl utes
• Anschnittlänge ca. 2 /3 der Gewindelänge • Chamfer length approx. 2 /3 of thread length
• Für Durchgangslochgewinde (max. 1,5 x d 1 ) • For through hole threads (max. 1.5 x d 1 )

Bemerkung: Note:
Maschinen-Mutter-Gewindebohrer nach DIN 357 Machine nut taps acc. DIN 357 for the tapping of
zum Gewindebohren von Muttern. Für den Einsatz nuts. We can also offer you suitable tools for the
auf Automaten bieten wir auf Anfrage geeignete use on automatic tapping machines.
Werkzeuge an.

Set
• Gerade Nutenform • Straight fl utes
HGB • Anschnittform C (2-3 Gänge) beim Fertigschneider • Chamfer form C (2-3 threads) on the fi nishing tap
WM • Für Grundloch- und Durchgangslochgewinde • For blind hole and through hole threads
WM-F-TIC
Bemerkung: Note:
Zum Gewindebohren von Hand (auch maschinell For thread cutting by hand (suitable also for use on
einsetzbar). Die Satz-Zusammenstellung ist beim machines). Sets of taps can be composed freely from
WM-Set kombinierbar zwischen Vorschneider mit no. 1 tap with pilot, no. 1 tap, no. 2 tap and fi nishing
Führungszapfen, Vorschneider, Mittelschneider und tap, in the case of WM sets.
Fertigschneider. Preparatory cutting with a pilot type tap makes a
Das Vorschneiden mit Führungszapfen hilft zum right-angle cut by hand much easier. In blind hole
winkel gerechten Anschneiden von Hand. Nur bei threads, it is necessary to re-cut with a standard
Grundlochgewinden muss zusätzlich mit dem Vor- no.1 tap to the full thread depth.
schneider auf Gewindetiefe nachgeschnitten werden.
