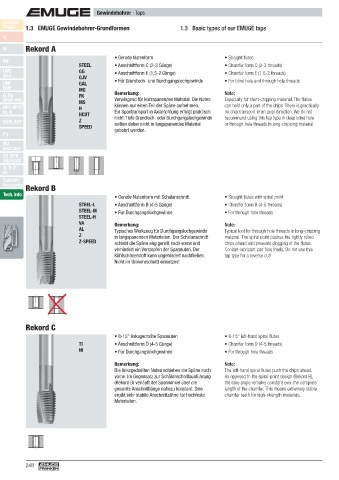

Finder 1.3 EMUGE Gewindebohrer-Grundformen 1.3 Basic types of our EMUGE taps

v c
M Rekord A
• Gerade Nutenform • Straight fl utes
MF
STEEL • Anschnittform C (2-3 Gänge) • Chamfer form C (2-3 threads)
UNC GG • Anschnittform E (1,5-2 Gänge) • Chamfer form E (1.5-2 threads)
UN-8 GJV
UNF GAL • Für Grundloch- und Durchgangslochgewinde • For blind hole and through hole threads
UNEF MG
G, Rp FK Bemerkung: Note:
NPSM, NPSF Vorwiegend für kurzspanendes Material. Die Nuten Especially for short-chipping material. The fl utes
MS
NPT, NPTF H können nur einen Teil der Späne aufnehmen. can hold only a part of the chips. There is practically
Rc, W Ein Span transport in Axialrichtung erfolgt praktisch no chip transport in an axial direction. We do not
HCUT nicht. Tiefe Grundloch- oder Durchgangslochgewinde recommend using this tap type in deep blind hole
BSW, BSF Z sollten daher nicht in langspanendes Material or through hole threads in long-chipping material.
SPEED gebohrt werden.
Pg
MJ
UNJC, UNJF
EG (STI)
SELF-LOCK
Tr, Tr-F
Rd
Zubehör
Accessories
Rekord B
Tech. Info • Gerade Nutenform mit Schälanschnitt • Straight fl utes with spiral point
STEEL-L • Anschnittform B (4-5 Gänge) • Chamfer form B (4-5 threads)
STEEL-M • Für Durchgangslochgewinde • For through hole threads
STEEL-H
VA Bemerkung: Note:
AL Typisches Werkzeug für Durchgangslochgewinde Typical tool for through hole threads in long-chipping
Z in langspanenden Materialien. Der Schälanschnitt material. The spiral point pushes the tightly rolled
Z-SPEED schiebt die Späne eng gerollt nach vorne und chips ahead and prevents clogging of the fl utes.
verhindert ein Verstopfen der Spannuten. Der Coolant-lubricant can fl ow freely. Do not use this
Kühlschmierstoff kann ungehindert nachfl ießen. tap type for a reverse cut!
Nicht im Umkehrschnitt einsetzen!

Rekord C
• 8-15° linksgedrallte Spannuten • 8-15° left-hand spiral fl utes
TI • Anschnittform D (4-5 Gänge) • Chamfer form D (4-5 threads)
NI • Für Durchgangslochgewinde • For through hole threads

Bemerkung: Note:
Die linksgedrallten Nuten schieben die Späne nach The left-hand spiral fl utes push the chips ahead.
vorne. Im Gegensatz zur Schälanschnittausführung As opposed to the spiral-point design (Rekord B),
(Rekord B) verläuft der Spanwinkel über die the rake angle remains constant over the complete
gesamte Anschnittlänge nahezu konstant. Dies length of the chamfer. This means extremely stable
ergibt sehr stabile Anschnittzähne für hochfeste chamfer teeth for high-strength materials.
Materialien.
