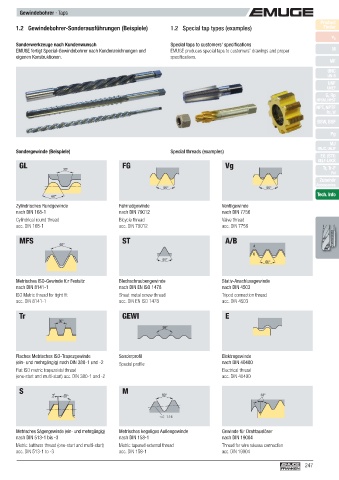

1.2 Gewindebohrer-Sonderausführungen (Beispiele) 1.2 Special tap types (examples) Finder
v c
Sonderwerkzeuge nach Kundenwunsch Special taps to customers’ specifi cations
EMUGE fertigt Spezial-Gewindebohrer nach Kundenzeichnungen und EMUGE produces special taps to customers’ drawings and proper M
eigenen Konstruktionen. specifi cations.
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
NPT, NPTF
Rc, W
BSW, BSF

Pg
MJ
Sondergewinde (Beispiele) Special threads (examples) UNJC, UNJF
EG (STI)
SELF-LOCK
GL FG Vg
30° Tr, Tr-F
Rd
Zubehör
Accessories
60° 60°
60° Tech. Info
Zylindrisches Rundgewinde Fahrradgewinde Ventilgewinde
nach DIN 168-1 nach DIN 79012 nach DIN 7756
Cylindrical round thread Bicycle thread Valve thread
acc. DIN 168-1 acc. DIN 79012 acc. DIN 7756

MFS ST A/B
60° A
B
60°
60°

Metrisches ISO-Gewinde für Festsitz Blechschraubengewinde Stativ-Anschlussgewinde
nach DIN 8141-1 nach DIN EN ISO 1478 nach DIN 4503
ISO Metric thread for tight fi t Sheet metal screw thread Tripod connection thread
acc. DIN 8141-1 acc. DIN EN ISO 1478 acc. DIN 4503

Tr GEWI E
30°
90°

Flaches Metrisches ISO-Trapezgewinde Sonderprofi l Elektrogewinde
(ein- und mehrgängig) nach DIN 380-1 und -2 Special profi le nach DIN 40400
Flat ISO metric trapezoidal thread Electrical thread
(one-start and multi-start) acc. DIN 380-1 and -2 acc. DIN 40400

S M
3° 30° 60° 30°

1:16

Metrisches Sägengewinde (ein- und mehrgängig) Metrisches kegeliges Außengewinde Gewinde für Drahtauslöser
nach DIN 513-1 bis -3 nach DIN 158-1 nach DIN 19004
Metric buttress thread (one-start and multi-start) Metric tapered external thread Thread for wire release connection
acc. DIN 513-1 to -3 acc. DIN 158-1 acc. DIN 19004
