Page 420 - Rollingbearings

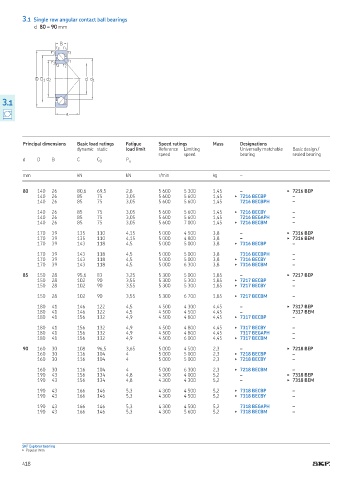

3.1 Single row angular contact ball bearings
d 80 – 90 mm

B
r 2 r 4
r 1 r 3
r 1 r 1
r 2 r 2
D D 1 d 2 d d 1

3
0.0.1
a

Principal dimensions Basic load ratings Fatigue Speed ratings Mass Designations
dynamic static load limit Reference Limiting Universally matchable Basic design /
speed speed bearing sealed bearing
d D B C C 0 P u

mm kN kN r/min kg –

80 140 26 80,6 69,5 2,8 5 600 5 300 1,45 – ▶ 7216 BEP
140 26 85 75 3,05 5 600 5 600 1,45 ▶ 7216 BECBP –
140 26 85 75 3,05 5 600 5 600 1,45 7216 BECBPH –
140 26 85 75 3,05 5 600 5 600 1,45 ▶ 7216 BECBY –
140 26 85 75 3,05 5 600 5 600 1,45 7216 BEGAPH –
140 26 85 75 3,05 5 600 7 000 1,45 ▶ 7216 BECBM –
170 39 135 110 4,15 5 000 4 500 3,8 – ▶ 7316 BEP
170 39 135 110 4,15 5 000 4 800 3,8 – ▶ 7316 BEM
170 39 143 118 4,5 5 000 5 000 3,8 ▶ 7316 BECBP –
170 39 143 118 4,5 5 000 5 000 3,8 7316 BECBPH –
170 39 143 118 4,5 5 000 5 000 3,8 ▶ 7316 BECBY –
170 39 143 118 4,5 5 000 6 300 3,8 ▶ 7316 BECBM –
85 150 28 95,6 83 3,25 5 300 5 000 1,85 – ▶ 7217 BEP
150 28 102 90 3,55 5 300 5 300 1,85 ▶ 7217 BECBP –
150 28 102 90 3,55 5 300 5 300 1,85 ▶ 7217 BECBY –
150 28 102 90 3,55 5 300 6 700 1,85 ▶ 7217 BECBM –
180 41 146 122 4,5 4 500 4 300 4,45 – ▶ 7317 BEP
180 41 146 122 4,5 4 500 4 500 4,45 – 7317 BEM
180 41 156 132 4,9 4 500 4 800 4,45 ▶ 7317 BECBP –
180 41 156 132 4,9 4 500 4 800 4,45 ▶ 7317 BECBY –
180 41 156 132 4,9 4 500 4 800 4,45 7317 BEGAPH –
180 41 156 132 4,9 4 500 6 000 4,45 ▶ 7317 BECBM –

90 160 30 108 96,5 3,65 5 000 4 500 2,3 – ▶ 7218 BEP
160 30 116 104 4 5 000 5 000 2,3 ▶ 7218 BECBP –
160 30 116 104 4 5 000 5 000 2,3 ▶ 7218 BECBY –
160 30 116 104 4 5 000 6 300 2,3 ▶ 7218 BECBM –
190 43 156 134 4,8 4 300 4 000 5,2 – ▶ 7318 BEP
190 43 156 134 4,8 4 300 4 300 5,2 – ▶ 7318 BEM
190 43 166 146 5,3 4 300 4 500 5,2 ▶ 7318 BECBP –
190 43 166 146 5,3 4 300 4 500 5,2 ▶ 7318 BECBY –

190 43 166 146 5,3 4 300 4 500 5,2 7318 BEGAPH –
190 43 166 146 5,3 4 300 5 600 5,2 ▶ 7318 BECBM –

SKF Explorer bearing
▶ Popular item
418
