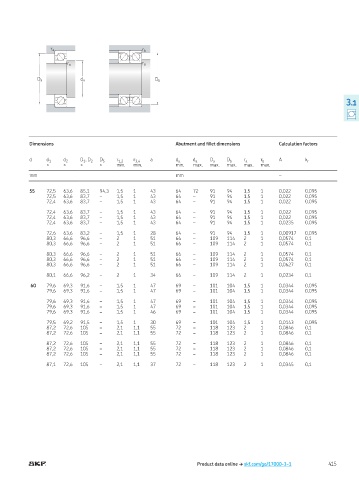

Page 417 - Rollingbearings

r a r b

r a r a

D a d a D b

3
0.0.1

Dimensions Abutment and illet dimensions Calculation factors

d d 1 d 2 D , D 2 D 5 r 1,2 r 3,4 a d a d a D a D b r a r b A k r
1
≈ ≈ ≈ ≈ min. min. min. max. max. max. max. max.
mm mm –

55 72,5 63,6 85,1 94,3 1,5 1 43 64 72 91 94 1,5 1 0,022 0,095
72,5 63,6 83,7 – 1,5 1 43 64 – 91 94 1,5 1 0,022 0,095
72,4 63,6 83,7 – 1,5 1 43 64 – 91 94 1,5 1 0,022 0,095
72,4 63,6 83,7 – 1,5 1 43 64 – 91 94 1,5 1 0,022 0,095
72,4 63,6 83,7 – 1,5 1 43 64 – 91 94 1,5 1 0,022 0,095
72,4 63,6 83,7 – 1,5 1 43 64 – 91 94 1,5 1 0,0235 0,095
72,6 63,6 83,2 – 1,5 1 28 64 – 91 94 1,5 1 0,00917 0,095
80,3 66,6 96,6 – 2 1 51 66 – 109 114 2 1 0,0574 0,1
80,3 66,6 96,6 – 2 1 51 66 – 109 114 2 1 0,0574 0,1
80,3 66,6 96,6 – 2 1 51 66 – 109 114 2 1 0,0574 0,1
80,3 66,6 96,6 – 2 1 51 66 – 109 114 2 1 0,0574 0,1
80,3 66,6 96,6 – 2 1 51 66 – 109 114 2 1 0,0627 0,1
80,1 66,6 96,2 – 2 1 34 66 – 109 114 2 1 0,0234 0,1

60 79,6 69,3 91,6 – 1,5 1 47 69 – 101 104 1,5 1 0,0344 0,095
79,6 69,3 91,6 – 1,5 1 47 69 – 101 104 1,5 1 0,0344 0,095
79,6 69,3 91,6 – 1,5 1 47 69 – 101 104 1,5 1 0,0344 0,095
79,6 69,3 91,6 – 1,5 1 47 69 – 101 104 1,5 1 0,0344 0,095
79,6 69,3 91,6 – 1,5 1 46 69 – 101 104 1,5 1 0,0344 0,095
79,5 69,2 91,5 – 1,5 1 30 69 – 101 104 1,5 1 0,0143 0,095
87,2 72,6 105 – 2,1 1,1 55 72 – 118 123 2 1 0,0846 0,1
87,2 72,6 105 – 2,1 1,1 55 72 – 118 123 2 1 0,0846 0,1
87,2 72,6 105 – 2,1 1,1 55 72 – 118 123 2 1 0,0846 0,1
87,2 72,6 105 – 2,1 1,1 55 72 – 118 123 2 1 0,0846 0,1
87,2 72,6 105 – 2,1 1,1 55 72 – 118 123 2 1 0,0846 0,1
87,1 72,6 105 – 2,1 1,1 37 72 – 118 123 2 1 0,0345 0,1
