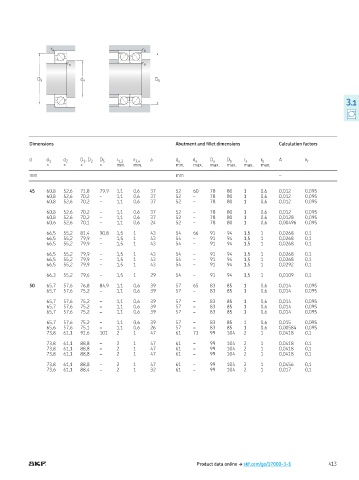

Page 415 - Rollingbearings

r a r b

r a r a

D a d a D b

3
0.0.1

Dimensions Abutment and illet dimensions Calculation factors

d d 1 d 2 D , D 2 D 5 r 1,2 r 3,4 a d a d a D a D b r a r b A k r
1
≈ ≈ ≈ ≈ min. min. min. max. max. max. max. max.
mm mm –

45 60,8 52,6 71,8 79,9 1,1 0,6 37 52 60 78 80 1 0,6 0,012 0,095
60,8 52,6 70,2 – 1,1 0,6 37 52 – 78 80 1 0,6 0,012 0,095
60,8 52,6 70,2 – 1,1 0,6 37 52 – 78 80 1 0,6 0,012 0,095
60,8 52,6 70,2 – 1,1 0,6 37 52 – 78 80 1 0,6 0,012 0,095
60,8 52,6 70,2 – 1,1 0,6 37 52 – 78 80 1 0,6 0,0128 0,095
60,6 52,6 70,1 – 1,1 0,6 24 52 – 78 80 1 0,6 0,00496 0,095
66,5 55,2 81,4 90,8 1,5 1 43 54 66 91 94 1,5 1 0,0268 0,1
66,5 55,2 79,9 – 1,5 1 43 54 – 91 94 1,5 1 0,0268 0,1
66,5 55,2 79,9 – 1,5 1 43 54 – 91 94 1,5 1 0,0268 0,1
79,9
Single row angular contact – 1,5 1 43 54 – 91 94 1,5 1 0,0268 0,1
55,2
66,5
66,5
ball bearings 55,2 79,9 – 1,5 1 43 54 – 91 94 1,5 1 0,0268 0,1
66,5 55,2 79,9 – 1,5 1 43 54 – 91 94 1,5 1 0,0292 0,1
66,3 55,2 79,6 – 1,5 1 29 54 – 91 94 1,5 1 0,0109 0,1
50 65,7 57,6 76,8 84,9 1,1 0,6 39 57 65 83 85 1 0,6 0,014 0,095
65,7 57,6 75,2 – 1,1 0,6 39 57 – 83 85 1 0,6 0,014 0,095
65,7 57,6 75,2 – 1,1 0,6 39 57 – 83 85 1 0,6 0,014 0,095
65,7 57,6 75,2 – 1,1 0,6 39 57 – 83 85 1 0,6 0,014 0,095
65,7 57,6 75,2 – 1,1 0,6 39 57 – 83 85 1 0,6 0,014 0,095
65,7 57,6 75,2 – 1,1 0,6 39 57 – 83 85 1 0,6 0,015 0,095
65,6 57,6 75,1 – 1,1 0,6 26 57 – 83 85 1 0,6 0,00584 0,095
73,8 61,1 91,6 101 2 1 47 61 73 99 104 2 1 0,0418 0,1
73,8 61,1 88,8 – 2 1 47 61 – 99 104 2 1 0,0418 0,1
73,8 61,1 88,8 – 2 1 47 61 – 99 104 2 1 0,0418 0,1
73,8 61,1 88,8 – 2 1 47 61 – 99 104 2 1 0,0418 0,1
73,8 61,1 88,8 – 2 1 47 61 – 99 104 2 1 0,0456 0,1
73,6 61,1 88,4 – 2 1 32 61 – 99 104 2 1 0,017 0,1

Product data online † skf.com/go/17000-3-1 413
