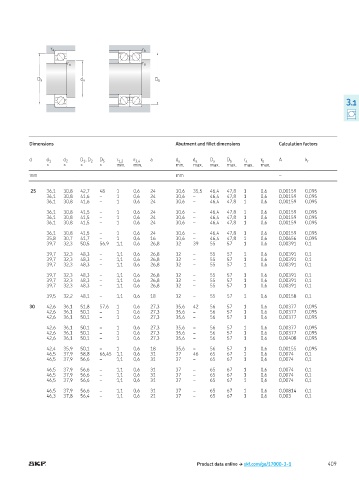

Page 411 - Rollingbearings

r a r b

r a r a

D a d a D b

3
0.0.1

Dimensions Abutment and illet dimensions Calculation factors

d d 1 d 2 D , D 2 D 5 r 1,2 r 3,4 a d a d a D a D b r a r b A k r
1
≈ ≈ ≈ ≈ min. min. min. max. max. max. max. max.
mm mm –

25 36,1 30,8 42,7 48 1 0,6 24 30,6 35,5 46,4 47,8 1 0,6 0,00159 0,095
36,1 30,8 41,6 – 1 0,6 24 30,6 – 46,4 47,8 1 0,6 0,00159 0,095
36,1 30,8 41,6 – 1 0,6 24 30,6 – 46,4 47,8 1 0,6 0,00159 0,095
36,1 30,8 41,5 – 1 0,6 24 30,6 – 46,4 47,8 1 0,6 0,00159 0,095
36,1 30,8 41,5 – 1 0,6 24 30,6 – 46,4 47,8 1 0,6 0,00159 0,095
36,1 30,8 41,5 – 1 0,6 24 30,6 – 46,4 47,8 1 0,6 0,00159 0,095
36,1 30,8 41,5 – 1 0,6 24 30,6 – 46,4 47,8 1 0,6 0,00159 0,095
35,8 30,7 41,7 – 1 0,6 16 30,6 – 46,4 47,8 1 0,6 0,00656 0,095
39,7 32,3 50,5 56,9 1,1 0,6 26,8 32 39 55 57 1 0,6 0,00391 0,1
39,7 32,3 48,3 – 1,1 0,6 26,8 32 – 55 57 1 0,6 0,00391 0,1
39,7 32,3 48,3 – 1,1 0,6 26,8 32 – 55 57 1 0,6 0,00391 0,1
39,7 32,3 48,3 – 1,1 0,6 26,8 32 – 55 57 1 0,6 0,00391 0,1
39,7 32,3 48,3 – 1,1 0,6 26,8 32 – 55 57 1 0,6 0,00391 0,1
39,7 32,3 48,3 – 1,1 0,6 26,8 32 – 55 57 1 0,6 0,00391 0,1
39,7 32,3 48,3 – 1,1 0,6 26,8 32 – 55 57 1 0,6 0,00391 0,1
39,5 32,2 48,1 – 1,1 0,6 18 32 – 55 57 1 0,6 0,00158 0,1
30 42,6 36,1 51,8 57,6 1 0,6 27,3 35,6 42 56 57 1 0,6 0,00377 0,095
42,6 36,1 50,1 – 1 0,6 27,3 35,6 – 56 57 1 0,6 0,00377 0,095
42,6 36,1 50,1 – 1 0,6 27,3 35,6 – 56 57 1 0,6 0,00377 0,095
42,6 36,1 50,1 – 1 0,6 27,3 35,6 – 56 57 1 0,6 0,00377 0,095
42,6 36,1 50,1 – 1 0,6 27,3 35,6 – 56 57 1 0,6 0,00377 0,095
42,6 36,1 50,1 – 1 0,6 27,3 35,6 – 56 57 1 0,6 0,00408 0,095

42,4 35,9 50,1 – 1 0,6 18 35,6 – 56 57 1 0,6 0,00155 0,095
46,5 37,9 58,8 66,45 1,1 0,6 31 37 46 65 67 1 0,6 0,0074 0,1
46,5 37,9 56,6 – 1,1 0,6 31 37 – 65 67 1 0,6 0,0074 0,1
46,5 37,9 56,6 – 1,1 0,6 31 37 – 65 67 1 0,6 0,0074 0,1
46,5 37,9 56,6 – 1,1 0,6 31 37 – 65 67 1 0,6 0,0074 0,1
46,5 37,9 56,6 – 1,1 0,6 31 37 – 65 67 1 0,6 0,0074 0,1
46,5 37,9 56,6 – 1,1 0,6 31 37 – 65 67 1 0,6 0,00814 0,1
46,3 37,8 56,4 – 1,1 0,6 21 37 – 65 67 1 0,6 0,003 0,1

Product data online † skf.com/go/17000-3-1 409
