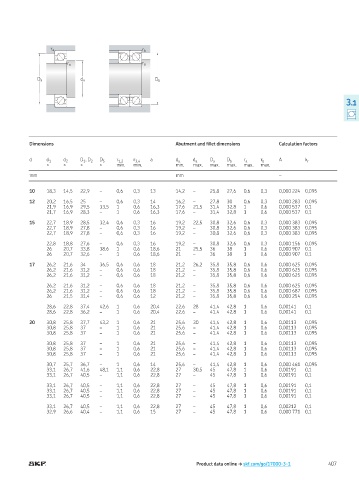

r a r b

r a r a

D a d a D b

3
0.0.1

Dimensions Abutment and illet dimensions Calculation factors

d d 1 d 2 D , D 2 D 5 r 1,2 r 3,4 a d a d a D a D b r a r b A k r
1
≈ ≈ ≈ ≈ min. min. min. max. max. max. max. max.
mm mm –

10 18,3 14,5 22,9 – 0,6 0,3 13 14,2 – 25,8 27,6 0,6 0,3 0,000 224 0,095
12 20,2 16,5 25 – 0,6 0,3 14 16,2 – 27,8 30 0,6 0,3 0,000 283 0,095
21,9 16,9 29,5 33,5 1 0,6 16,3 17,6 21,5 31,4 32,8 1 0,6 0,000 537 0,1
21,7 16,9 28,3 – 1 0,6 16,3 17,6 – 31,4 32,8 1 0,6 0,000 537 0,1

15 22,7 18,9 28,5 32,4 0,6 0,3 16 19,2 22,5 30,8 32,6 0,6 0,3 0,000 383 0,095
22,7 18,9 27,8 – 0,6 0,3 16 19,2 – 30,8 32,6 0,6 0,3 0,000 383 0,095
22,7 18,9 27,8 – 0,6 0,3 16 19,2 – 30,8 32,6 0,6 0,3 0,000 383 0,095
22,8 18,8 27,6 – 0,6 0,3 16 19,2 – 30,8 32,6 0,6 0,3 0,000 156 0,095
26 20,7 33,8 38,6 1 0,6 18,6 21 25,5 36 38 1 0,6 0,000 907 0,1
26 20,7 32,6 – 1 0,6 18,6 21 – 36 38 1 0,6 0,000 907 0,1
17 26,2 21,6 34 36,5 0,6 0,6 18 21,2 26,2 35,8 35,8 0,6 0,6 0,000 625 0,095
26,2 21,6 31,2 – 0,6 0,6 18 21,2 – 35,8 35,8 0,6 0,6 0,000 625 0,095
26,2 21,6 31,2 – 0,6 0,6 18 21,2 – 35,8 35,8 0,6 0,6 0,000 625 0,095

26,2 21,6 31,2 – 0,6 0,6 18 21,2 – 35,8 35,8 0,6 0,6 0,000 625 0,095
26,2 21,6 31,2 – 0,6 0,6 18 21,2 – 35,8 35,8 0,6 0,6 0,000 687 0,095
26 21,5 31,4 – 0,6 0,6 12 21,2 – 35,8 35,8 0,6 0,6 0,000 254 0,095
28,6 22,8 37,4 42,6 1 0,6 20,4 22,6 28 41,4 42,8 1 0,6 0,00141 0,1
28,6 22,8 36,2 – 1 0,6 20,4 22,6 – 41,4 42,8 1 0,6 0,00141 0,1
20 30,8 25,8 37,7 43,2 1 0,6 21 25,6 30 41,4 42,8 1 0,6 0,00113 0,095
30,8 25,8 37 – 1 0,6 21 25,6 – 41,4 42,8 1 0,6 0,00113 0,095
30,8 25,8 37 – 1 0,6 21 25,6 – 41,4 42,8 1 0,6 0,00113 0,095
30,8 25,8 37 – 1 0,6 21 25,6 – 41,4 42,8 1 0,6 0,00113 0,095
30,8 25,8 37 – 1 0,6 21 25,6 – 41,4 42,8 1 0,6 0,00113 0,095
30,8 25,8 37 – 1 0,6 21 25,6 – 41,4 42,8 1 0,6 0,00113 0,095
30,7 25,7 36,7 – 1 0,6 14 25,6 – 41,4 42,8 1 0,6 0,000 461 0,095
33,1 26,7 41,6 48,1 1,1 0,6 22,8 27 30,5 45 47,8 1 0,6 0,00191 0,1
33,1 26,7 40,5 – 1,1 0,6 22,8 27 – 45 47,8 1 0,6 0,00191 0,1
33,1 26,7 40,5 – 1,1 0,6 22,8 27 – 45 47,8 1 0,6 0,00191 0,1
33,1 26,7 40,5 – 1,1 0,6 22,8 27 – 45 47,8 1 0,6 0,00191 0,1
33,1 26,7 40,5 – 1,1 0,6 22,8 27 – 45 47,8 1 0,6 0,00191 0,1

33,1 26,7 40,5 – 1,1 0,6 22,8 27 – 45 47,8 1 0,6 0,00212 0,1
32,9 26,6 40,4 – 1,1 0,6 15 27 – 45 47,8 1 0,6 0,000 771 0,1
