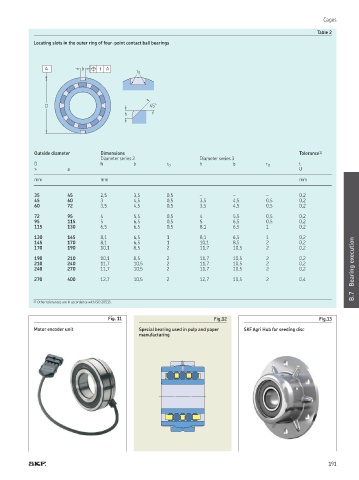

Page 193 - Rollingbearings

Cages
Table 2
Locating slots in the outer ring of four-point contact ball bearings

A b t A
r 0

D 45 °
h

Outside diameter Dimensions Tolerance 1)
Diameter series 2 Diameter series 3
D h b r 0 h b r 0 t
> ≤ U

mm mm mm

35 45 2,5 3,5 0,5 – – – 0,2
45 60 3 4,5 0,5 3,5 4,5 0,5 0,2
60 72 3,5 4,5 0,5 3,5 4,5 0,5 0,2
72 95 4 5,5 0,5 4 5,5 0,5 0,2
95 115 5 6,5 0,5 5 6,5 0,5 0,2
115 130 6,5 6,5 0,5 8,1 6,5 1 0,2

130 145 8,1 6,5 1 8,1 6,5 1 0,2
145 170 8,1 6,5 1 10,1 8,5 2 0,2
170 190 10,1 8,5 2 11,7 10,5 2 0,2
190 210 10,1 8,5 2 11,7 10,5 2 0,2
210 240 11,7 10,5 2 11,7 10,5 2 0,2 Bearing execution
240 270 11,7 10,5 2 11,7 10,5 2 0,2
270 400 12,7 10,5 2 12,7 10,5 2 0,4

B.7
1) Other tolerances are in accordance with ISO 20515

Fig. 11 Fig.12 Fig.13
