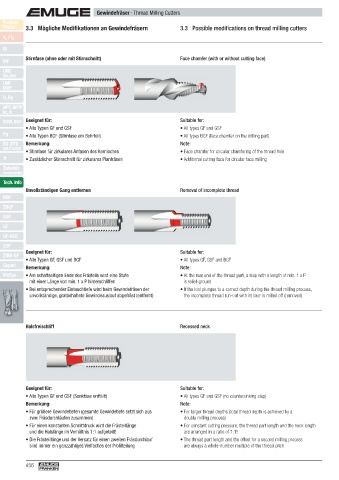

Finder 3.3 Mögliche Modifi kationen an Gewindefräsern 3.3 Possible modifi cations on thread milling cutters

v / f z
c
M
Stirnfase (ohne oder mit Stirnschnitt) Face chamfer (with or without cutting face)
MF
UNC
UN, UNS
UNF
UNEF
G, Rp

NPT, NPTF
Rc, W
BSW, BSF Geeignet für: Suitable for:
• Alle Typen GF und GSF • All types GF and GSF
Pg • Alle Typen BGF (Stirnfase am Bohrteil) • All types BGF (face chamfer on the drilling part)
EG (STI) Bemerkung: Note:
SELF-LOCK
• Stirnfase für zirkulares Anfasen des Kernloches • Face chamfer for circular chamfering of the thread hole
Tr • Zusätzlicher Stirnschnitt für zirkulares Planfräsen • Additional cutting face for circular face milling
Zubehör
Accessories
Tech. Info
Unvollständigen Gang entfernen Removal of incomplete thread
BGF
ZBGF
GSF
GF
GF-KEG
ZGF
Geeignet für: Suitable for:
ZIRK-GF
• Alle Typen GF, GSF und BGF • All types GF, GSF and BGF
Gigant
Bemerkung: Note:
MoSys • Am schaftseitigen Ende des Frästeils wird eine Stufe • At the rear end of the thread part, a step with a length of min. 1 x P
mit einer Länge von min. 1 x P hinterschliffen is relief-ground
• Bei entsprechender Eintauchtiefe wird beim Gewindefräsen der • If the tool plunges to a correct depth during the thread milling process,
unvollständige, gratbehaftete Gewindeauslauf abgefräst (entfernt) the incomplete thread run-out with its burr is milled off (removed)

Halsfreischliff Recessed neck

Geeignet für: Suitable for:
• Alle Typen GF und GSF (Senkfase entfällt) • All types GF and GSF (no countersinking step)
Bemerkung: Note:
• Für größere Gewindetiefen (gesamte Gewindetiefe setzt sich aus • For larger thread depths (total thread depth is achieved by a
zwei Fräsdurchläufen zusammen) double milling process)
• Für einen konstanten Schnittdruck wird die Frästeillänge • For constant cutting pressure, the thread part length and the neck length
und die Halslänge im Verhältnis 1:1 aufgeteilt! are arranged in a ratio of 1:1!
• Die Frästeillänge und der Versatz für einen zweiten Fräsdurchlauf • The thread part length and the offset for a second milling process
sind immer ein ganzzahliges Vielfaches der Profi lteilung are always a whole-number multiple of the thread pitch
