Gewindefräser · Thread Milling Cutters
Product

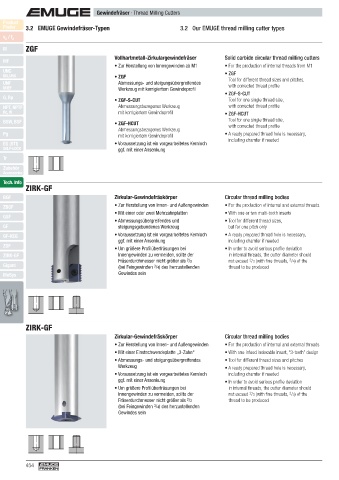

Finder 3.2 EMUGE Gewindefräser-Typen 3.2 Our EMUGE thread milling cutter types

v / f z
c
M ZGF
Vollhartmetall-Zirkulargewindefräser Solid carbide circular thread milling cutters
MF
• Zur Herstellung von Innengewinden ab M1 • For the production of internal threads from M1
UNC • ZGF
UN, UNS • ZGF Tool for different thread sizes and pitches,
UNF Abmessungs- und steigungsübergreifendes with corrected thread profi le
UNEF Werkzeug mit korrigiertem Gewindeprofi l
• ZGF-S-CUT
G, Rp
• ZGF-S-CUT Tool for one single thread size,
NPT, NPTF Abmessungsbezogenes Werkzeug with corrected thread profi le
Rc, W mit korrigiertem Gewindeprofi l • ZGF-HCUT
BSW, BSF • ZGF-HCUT Tool for one single thread size,
Abmessungsbezogenes Werkzeug with corrected thread profi le
Pg mit korrigiertem Gewindeprofi l • A ready prepared thread hole is necessary,
EG (STI) • Voraussetzung ist ein vorgearbeitetes Kernloch including chamfer if needed
SELF-LOCK ggf. mit einer Ansenkung
Tr
Zubehör
Accessories
Tech. Info
ZIRK-GF

BGF Zirkular-Gewindefräskörper Circular thread milling bodies
ZBGF • Zur Herstellung von Innen- und Außengewinden • For the production of internal and external threads
• Mit einer oder zwei Mehrzahnplatten • With one or two multi-tooth inserts
GSF
• Abmessungsübergreifendes und • Tool for different thread sizes,
GF steigungsgebundenes Werkzeug but for one pitch only
GF-KEG • Voraussetzung ist ein vorgearbeitetes Kernloch • A ready prepared thread hole is necessary,
ggf. mit einer Ansenkung including chamfer if needed
ZGF
• Um größere Profi lüberfräsungen bei • In order to avoid serious profi le deviation
ZIRK-GF Innengewinden zu vermeiden, sollte der in internal threads, the cutter diameter should
2
Fräserdurchmesser nicht größer als /3 not exceed /3 (with fi ne threads, /4) of the
3
2
Gigant (bei Feingewinden /4) des herzustellenden thread to be produced
3
MoSys Gewindes sein

ZIRK-GF
Zirkular-Gewindefräskörper Circular thread milling bodies
• Zur Herstellung von Innen- und Außengewinden • For the production of internal and external threads
• Mit einer Einstechwendeplatte „3-Zahn“ • With one infeed indexable insert, “3-tooth” design
• Abmessungs- und steigungsübergreifendes • Tool for different thread sizes and pitches
Werkzeug • A ready prepared thread hole is necessary,
• Voraussetzung ist ein vorgearbeitetes Kernloch including chamfer if needed
ggf. mit einer Ansenkung • In order to avoid serious profi le deviation
• Um größere Profi lüberfräsungen bei in internal threads, the cutter diameter should
3
Innengewinden zu vermeiden, sollte der not exceed /3 (with fi ne threads, /4) of the
2
2
Fräserdurchmesser nicht größer als /3 thread to be produced
(bei Feingewinden /4) des herzustellenden
3
Gewindes sein
