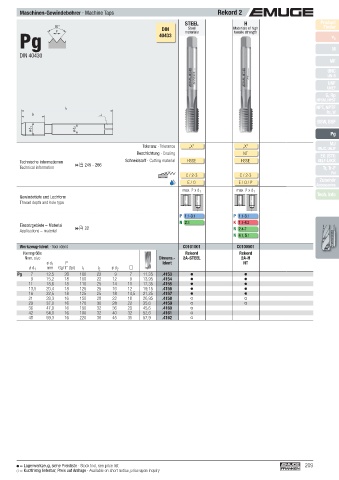

Page 209 - EMUGE

Maschinen-Gewindebohrer · Machine Taps Rekord 2
STEEL H Product
80° DIN materials Materials of high Finder
Steel
Pg 40433 v c
P
tensile strength
DIN 40430 M
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
NPT, NPTF
l 1
Rc, W
l 2
BSW, BSF
ø d 1 ø d 2
Pg
Toleranz · Tolerance „X“ „X“ MJ
UNJC, UNJF
Beschichtung · Coating NT
EG (STI)
Technische Informationen  245 - 266 Schneidstoff · Cutting material HSSE HSSE SELF-LOCK
Technical information Tr, Tr-F
Rd
C / 2-3 C / 2-3 Zubehör
E / O E / O / P Accessories
max. 2 x d 1 max. 2 x d 1
Gewindetiefe und Lochform Tech. Info
Thread depth and hole type

P 1.1- 3.1 P 1.1- 3.1
N 2.3 K 1.1- 4.2
Einsatzgebiete – Material  22
Applications – material N 2.4-7
N 4.1, 5.1

Werkzeug-Ident · Tool ident C0101001 C0100501
Nenngröße Rekord Rekord
Nom. size Dimens.- 2A-STEEL 2A-H
ø d 1 P Ident NT
ø d 1 mm Gg/1" (tpi) l 1 l 2 ø d 2
Pg 7 12,5 20 100 22 9 7 11,35 .4153
9 15,2 18 100 22 12 9 13,95 .4154
11 18,6 18 110 25 14 11 17,35 .4155
13,5 20,4 18 125 25 16 12 19,15 .4156
16 22,5 18 125 25 18 14,5 21,25 .4157
21 28,3 16 150 28 22 18 26,95 .4158
29 37,0 16 170 30 28 22 35,6 .4159
36 47,0 16 190 32 36 29 45,6 .4160
42 54,0 16 190 32 40 32 52,6 .4161
48 59,3 16 220 36 45 35 57,9 .4162

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 209
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
