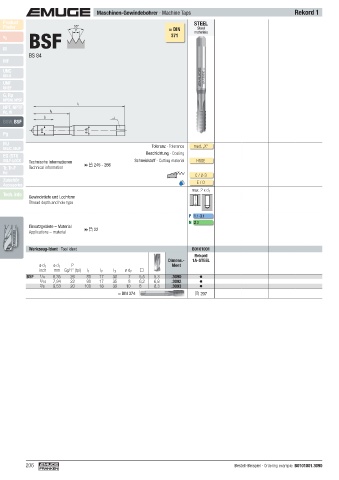

Page 206 - EMUGE

Maschinen-Gewindebohrer · Machine Taps Rekord 1
Product STEEL
Finder 55° ≈ DIN materials
Steel
BSF
P
v c 371
M
BS 84
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
l 1
NPT, NPTF
Rc, W l 3
l 2
BSW, BSF
ø d 1 ø d 2
Pg
MJ Toleranz · Tolerance
UNJC, UNJF med. „X“
Beschichtung · Coating
EG (STI)
SELF-LOCK Technische Informationen Schneidstoff · Cutting material HSSE
Tr, Tr-F Technical information  245 - 266
Rd
C / 2-3
Zubehör E / O
Accessories
max. 2 x d 1
Tech. Info
Gewindetiefe und Lochform
Thread depth and hole type
P 1.1- 3.1
N 2.3
Einsatzgebiete – Material
Applications – material  22

Werkzeug-Ident · Tool ident B0101001
Rekord
Dimens.- 1A-STEEL
ø d 1 ø d 1 P Ident
inch mm Gg/1" (tpi) l 1 l 2 l 3 ø d 2
BSF 1 /4 6,35 26 80 17 30 7 5,5 5,3 .3090
5 /16 7,94 22 90 17 35 8 6,2 6,8 .3092
3 /8 9,53 20 100 18 39 10 8 8,3 .3093
≈ DIN 374  207

206 Bestell-Beispiel · Ordering example: B0101001.3090
