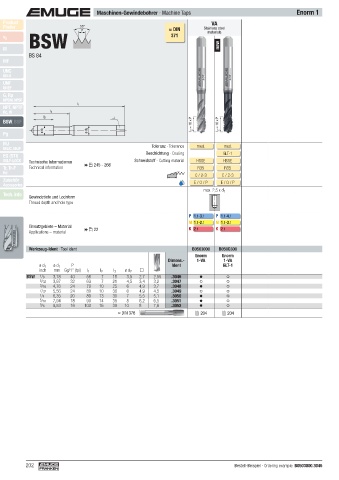

Page 202 - EMUGE

Maschinen-Gewindebohrer · Machine Taps Enorm 1
Product VA
Finder 55° ≈ DIN Stainless steel
P
BSW
materials
v c 371
M new
BS 84
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
l 1
NPT, NPTF
Rc, W l 3
l 2
BSW, BSF
ø d 1 ø d 2
Pg
MJ Toleranz · Tolerance
UNJC, UNJF med. med.
Beschichtung · Coating GLT-1
EG (STI)
SELF-LOCK Technische Informationen Schneidstoff · Cutting material HSSE HSSE
Tr, Tr-F Technical information  245 - 266 R35 R35
Rd
C / 2-3 C / 2-3
Zubehör E / O / P E / O / P
Accessories
max. 2,5 x d 1
Tech. Info
Gewindetiefe und Lochform
Thread depth and hole type
P 1.1- 3.1 P 1.1- 4.1
M 1.1- 2.1 M 1.1- 3.1
Einsatzgebiete – Material K 2.1 K 2.1
Applications – material  22

Werkzeug-Ident · Tool ident B0503000 B050C300
Enorm Enorm
Dimens.- 1-VA 1-VA
ø d 1 ø d 1 P Ident GLT-1
inch mm Gg/1" (tpi) l 1 l 2 l 3 ø d 2
BSW 1 /8 3,18 40 56 7 18 3,5 2,7 2,55 .3046
5 /32 3,97 32 63 7 21 4,5 3,4 3,2 .3047
3 /16 4,76 24 70 10 25 6 4,9 3,7 .3048
7 /32 5,56 24 80 10 30 6 4,9 4,5 .3049
1 /4 6,35 20 80 13 30 7 5,5 5,1 .3050
5 /16 7,94 18 90 14 35 8 6,2 6,5 .3051
3 /8 9,53 16 100 16 39 10 8 7,9 .3052
≈ DIN 376  204  204

202 Bestell-Beispiel · Ordering example: B0503000.3046
