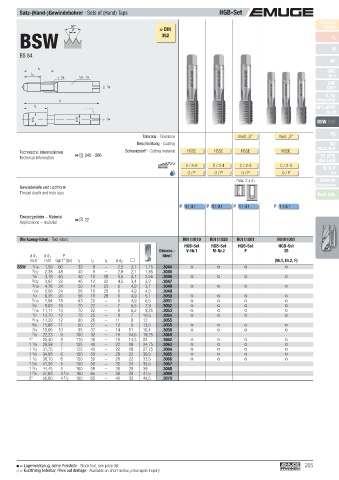

Page 205 - EMUGE

Satz-(Hand-)Gewindebohrer · Sets of (Hand) Taps HGB-Set
Product
55° ≈ DIN Finder
P
BSW 352 v c

BS 84 M
MF
l 3
UNC
l 2 UN-8
< 1 /8 1 /8 - 1 /4
UNF
≤ 1 /4 UNEF
G, Rp
l 1 NPSM, NPSF
l 2 NPT, NPTF
Rc, W
ø d 1 ø d 2 > 1 /4 BSW, BSF

Toleranz · Tolerance med. „X“ med. „X“ Pg
Beschichtung · Coating MJ
Technische Informationen  245 - 266 Schneidstoff · Cutting material HSSE HSSE HSSE HSSE UNJC, UNJF
Technical information EG (STI)
SELF-LOCK
A / 5-6 D / 3-4 C / 2-3 C / 2-3 Tr, Tr-F
O / P O / P O / P O / P Rd
max. 2 x d 1 Zubehör
Accessories
Gewindetiefe und Lochform
Thread depth and hole type Tech. Info

P 1.1- 3.1 P 1.1- 3.1 P 1.1- 3.1 P 1.1- 3.1
Einsatzgebiete – Material  22
Applications – material

Werkzeug-Ident · Tool ident H0111019 H0111029 H0111001 H0101001
HGB-Set HGB-Set HGB-Set HGB-Set
Dimens.- V-Nr.1 M-Nr.2 F 3S
ø d 1 ø d 1 P Ident
inch mm Gg/1" (tpi) l 1 l 2 l 3 ø d 2 (Nr.1, Nr.2, F)
BSW 1 /16 1,59 60 32 8 – 2,5 2,1 1,15 .3044
3 /32 2,38 48 40 9 – 2,8 2,1 1,85 .3045
1 /8 3,18 40 40 10 18 3,5 2,7 2,55 .3046
5 /32 3,97 32 45 12 22 4,5 3,4 3,2 .3047
3 /16 4,76 24 50 14 25 6 4,9 3,7 .3048
7 /32 5,56 24 56 16 28 6 4,9 4,5 .3049
1 /4 6,35 20 56 16 28 6 4,9 5,1 .3050
5 /16 7,94 18 63 20 – 6 4,9 6,5 .3051
3 /8 9,53 16 70 22 – 7 5,5 7,9 .3052
7 /16 11,11 14 70 22 – 8 6,2 9,25 .3053
1 /2 12,70 12 75 25 – 9 7 10,5 .3054
9 /16 14,29 12 80 26 – 11 9 12 .3055
5 /8 15,88 11 80 27 – 12 9 13,5 .3056
3 /4 19,05 10 95 32 – 14 11 16,4 .3058
7 /8 22,23 9 100 32 – 18 14,5 19,25 .3060
1" 25,40 8 110 36 – 18 14,5 22 .3062
1 1 /8 28,58 7 125 40 – 22 18 24,75 .3063
1 1 /4 31,75 7 125 40 – 22 18 27,75 .3064
1 3 /8 34,93 6 150 50 – 28 22 30,5 .3065
1 1 /2 38,10 6 150 50 – 28 22 33,5 .3066
1 5 /8 41,28 5 150 56 – 32 24 35,5 .3067
1 3 /4 44,45 5 160 58 – 36 29 39 .3068
1 7 /8 47,63 4 1 /2 180 65 – 36 29 41,5 .3069
2" 50,80 4 1 /2 180 65 – 40 32 44,5 .3070

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 205
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
