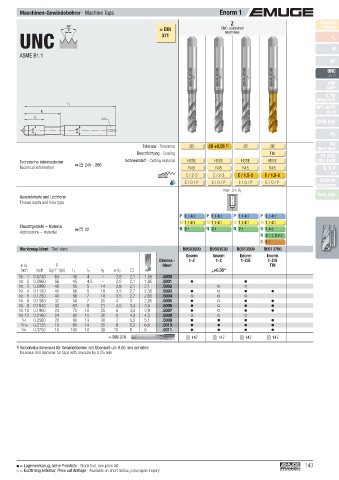

Page 143 - EMUGE

Maschinen-Gewindebohrer · Machine Taps Enorm 1
Z Product
60° ≈ DIN CNC-controlled Finder
P
UNC 371 v c
machines

ASME B1.1 M
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
l 1
NPT, NPTF
l 3 Rc, W
l 2
BSW, BSF
ø d 1 ø d 2 Pg

Toleranz · Tolerance 2B 2B +0,05 1) 2B 2B MJ
UNJC, UNJF
Beschichtung · Coating TIN
EG (STI)
Technische Informationen  245 - 266 Schneidstoff · Cutting material HSSE HSSE HSSE HSSE SELF-LOCK
Technical information R45 R45 R45 R45 Tr, Tr-F
Rd
C / 2-3 C / 2-3 E / 1,5-2 E / 1,5-2 Zubehör
E / O / P E / O / P E / O / P E / O / P Accessories
max. 3 x d 1
Gewindetiefe und Lochform Tech. Info
Thread depth and hole type

P 1.1- 4.1 P 1.1- 4.1 P 1.1- 4.1 P 1.1- 4.1
M 1.1- 2.1 M 1.1- 2.1 M 1.1- 2.1 M 1.1- 3.1
Einsatzgebiete – Material N 2.1 N 2.1 N 2.1 N 1.4-6
Applications – material  22
N 2.1-2, 2.4-5
S 1.1
Werkzeug-Ident · Tool ident B0503500 B0503530 B0513500 B0513700
Enorm Enorm Enorm Enorm
Dimens.- 1-Z 1-Z 1-Z/E 1-Z/E
ø d 1 P Ident TIN
inch inch Gg/1" (tpi) l 1 l 2 l 3 ø d 2 „+0,05“
Nr. 1 0.0730 64 45 4 – 2,8 2,1 1,55 .5000
Nr. 2 0.0860 56 45 4,5 – 2,8 2,1 1,85 .5001
Nr. 3 0.0990 48 50 5 14 2,8 2,1 2,1 .5002
Nr. 4 0.1120 40 56 6 18 3,5 2,7 2,35 .5003
Nr. 5 0.1250 40 56 7 18 3,5 2,7 2,65 .5004
Nr. 6 0.1380 32 56 7 20 4 3 2,85 .5005
Nr. 8 0.1640 32 63 8 21 4,5 3,4 3,5 .5006
Nr. 10 0.1900 24 70 10 25 6 4,9 3,9 .5007
Nr. 12 0.2160 24 80 10 30 6 4,9 4,5 .5008
1 /4 0.2500 20 80 13 30 7 5,5 5,1 .5009
5 /16 0.3125 18 90 14 35 8 6,2 6,6 .5010
3 /8 0.3750 16 100 16 39 10 8 8 .5011
≈ DIN 376  147  147  147  147

1) Vorbohrdurchmesser für Gewindebohrer mit Übermaß um 0,05 mm anheben
Increase drill diameter for taps with oversize by 0.05 mm

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 143
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
