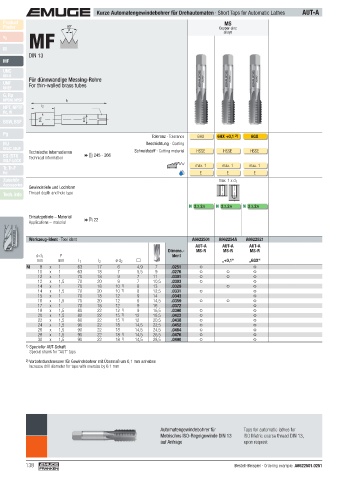

Kurze Automatengewindebohrer für Drehautomaten · Short Taps for Automatic Lathes AUT-A
Product
Product MS
Finder
Finder 60° Copper-zinc
MF
P
alloys
v c v c
M M
DIN 13
MF
UNC
UN-8
Für dünnwandige Messing-Rohre
UNF For thin-walled brass tubes
UNEF
G, Rp
NPSM, NPSF l 1
NPT, NPTF l 2
Rc, W
BSW, BSF ø d 1 ø d 2

Pg Toleranz · Tolerance 6HX 6HX +0,1 2) 6GX
MJ Beschichtung · Coating
UNJC, UNJF
Technische Informationen Schneidstoff · Cutting material HSSE HSSE HSSE
EG (STI) Technical information  245 - 266
SELF-LOCK
Tr, Tr-F max. 1 max. 1 max. 1
Rd E E E
Zubehör max. 1 x d 1
Accessories
Gewindetiefe und Lochform
Tech. Info Thread depth and hole type

N 2.3, 2.6 N 2.3, 2.6 N 2.3, 2.6
Einsatzgebiete – Material  22
Applications – material

Werkzeug-Ident · Tool ident A6622501 A662254A A6622521
AUT-A AUT-A AUT-A
Dimens.- MS-R MS-R MS-R
ø d 1 P Ident
mm mm l 1 l 2 ø d 2 „+0,1“ „6GX“
M 8 x 1 63 17 6 4,9 7 .0251
10 x 1 63 18 7 5,5 9 .0276
12 x 1 70 18 9 7 11 .0301
12 x 1,5 70 20 9 7 10,5 .0303
14 x 1 70 18 10 1) 8 13 .0329
14 x 1,5 70 20 10 1) 8 12,5 .0331
15 x 1 70 18 12 9 14 .0343
16 x 1,5 70 20 12 9 14,5 .0359
17 x 1 70 18 12 9 16 .0372
18 x 1,5 80 22 12 1) 9 16,5 .0390
20 x 1,5 80 22 15 1) 12 18,5 .0422
22 x 1,5 80 22 15 1) 12 20,5 .0438
24 x 1,5 90 22 18 14,5 22,5 .0452
26 x 1,5 90 22 18 14,5 24,5 .0464
28 x 1,5 90 22 18 1) 14,5 26,5 .0476
30 x 1,5 90 22 18 1) 14,5 28,5 .0490
1) Spezieller AUT-Schaft
Special shank for “AUT” taps

2) Vorbohrdurchmesser für Gewindebohrer mit Übermaß um 0,1 mm anheben
Increase drill diameter for taps with oversize by 0.1 mm

Automatengewindebohrer für Taps for automatic lathes for
Metrisches ISO-Regelgewinde DIN 13 ISO Metric coarse thread DIN 13,
auf Anfrage upon request

138 Bestell-Beispiel · Ordering example: A6622501.0251
