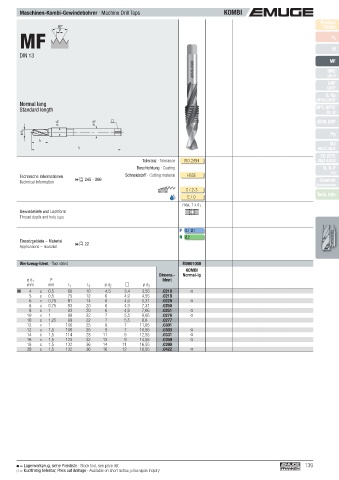

Page 139 - EMUGE

Maschinen-Kombi-Gewindebohrer · Machine Drill Taps KOMBI
Product
60° Finder
P
MF v c

DIN 13 M
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
Normal lang
Standard length NPT, NPTF

Rc, W
ø d 1 ø d 2 BSW, BSF
ø d 3 Pg
l 3
MJ
l 1 UNJC, UNJF
EG (STI)
Toleranz · Tolerance ISO 2/6H SELF-LOCK
Beschichtung · Coating Tr, Tr-F
Technische Informationen Schneidstoff · Cutting material HSSE Rd
Technical information  245 - 266 Zubehör
Accessories
C / 2-3 Tech. Info
E / O
max. 1 x d 1
Gewindetiefe und Lochform
Thread depth and hole type

P 1.1- 2.1
N 2.2
Einsatzgebiete – Material  22
Applications – material

Werkzeug-Ident · Tool ident M0601000
KOMBI
Dimens.- Normal-lg
ø d 1 P Ident
mm mm l 1 l 3 ø d 2 ø d 3
M 4 x 0,5 66 10 4,5 3,4 3,55 .0210
5 x 0,5 75 12 6 4,9 4,55 .0218
6 x 0,75 81 14 6 4,9 5,31 .0229
8 x 0,75 93 20 6 4,9 7,31 .0250
8 x 1 93 20 6 4,9 7,05 .0251
10 x 1 99 22 7 5,5 9,05 .0276
10 x 1,25 99 22 7 5,5 8,8 .0277
12 x 1 106 25 9 7 11,05 .0301
12 x 1,5 106 25 9 7 10,55 .0303
14 x 1,5 114 28 11 9 12,55 .0331
16 x 1,5 123 32 12 9 14,55 .0359
18 x 1,5 132 36 14 11 16,55 .0390
20 x 1,5 132 36 16 12 18,55 .0422

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 139
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
