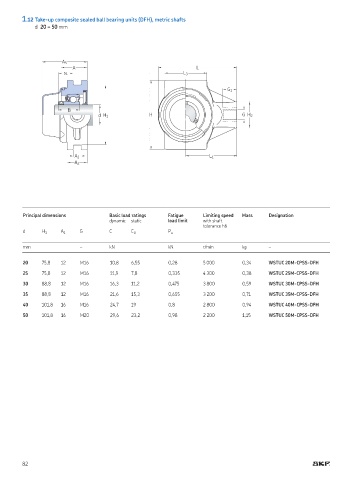

1.12 Take-up composite sealed ball bearing units (DFH), metric shafts
d 20 – 50 mm
A 5
A L
s 1 L 3
G 1
B
d H 1 H G H 2
A 1 L 1
A 2
Principal dimensions Basic load ratings Fatigue Limiting speed Mass Designation
dynamic static load limit with shaft
tolerance h6
d H 1 A 1 G C C 0 P u
mm – kN kN r/min kg –
20 75,8 12 M16 10,8 6,55 0,28 5 000 0,34 WSTUC 20M-CPSS-DFH
25 75,8 12 M16 11,9 7,8 0,335 4 300 0,38 WSTUC 25M-CPSS-DFH
30 88,8 12 M16 16,3 11,2 0,475 3 800 0,59 WSTUC 30M-CPSS-DFH
35 88,8 12 M16 21,6 15,3 0,655 3 200 0,71 WSTUC 35M-CPSS-DFH
40 101,8 16 M16 24,7 19 0,8 2 800 0,94 WSTUC 40M-CPSS-DFH
50 101,8 16 M20 29,6 23,2 0,98 2 200 1,15 WSTUC 50M-CPSS-DFH
