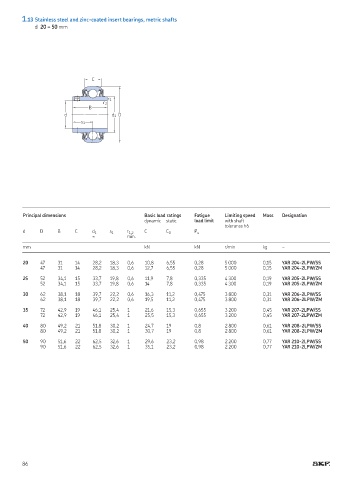

Page 85 - SKF-Food-Line-ball-bearing-units

1.13 Stainless steel and zinc-coated insert bearings, metric shafts
d 20 – 50 mm

C

r 1
r 2
B
d d 1 D
s 1

Principal dimensions Basic load ratings Fatigue Limiting speed Mass Designation
dynamic static load limit with shaft
tolerance h6
d D B C d 1 s 1 r 1,2 C C 0 P u
≈ min

mm kN kN r/min kg –

20 47 31 14 28,2 18,3 0,6 10,8 6,55 0,28 5 000 0,15 YAR 204-2LPW/SS
47 31 14 28,2 18,3 0,6 12,7 6,55 0,28 5 000 0,15 YAR 204-2LPW/ZM
25 52 34,1 15 33,7 19,8 0,6 11,9 7,8 0,335 4 300 0,19 YAR 205-2LPW/SS
52 34,1 15 33,7 19,8 0,6 14 7,8 0,335 4 300 0,19 YAR 205-2LPW/ZM
30 62 38,1 18 39,7 22,2 0,6 16,3 11,2 0,475 3 800 0,31 YAR 206-2LPW/SS
62 38,1 18 39,7 22,2 0,6 19,5 11,2 0,475 3 800 0,31 YAR 206-2LPW/ZM

35 72 42,9 19 46,1 25,4 1 21,6 15,3 0,655 3 200 0,45 YAR 207-2LPW/SS
72 42,9 19 46,1 25,4 1 25,5 15,3 0,655 3 200 0,45 YAR 207-2LPW/ZM
40 80 49,2 21 51,8 30,2 1 24,7 19 0,8 2 800 0,61 YAR 208-2LPW/SS
80 49,2 21 51,8 30,2 1 30,7 19 0,8 2 800 0,61 YAR 208-2LPW/ZM
50 90 51,6 22 62,5 32,6 1 29,6 23,2 0,98 2 200 0,77 YAR 210-2LPW/SS
90 51,6 22 62,5 32,6 1 35,1 23,2 0,98 2 200 0,77 YAR 210-2LPW/ZM

86
