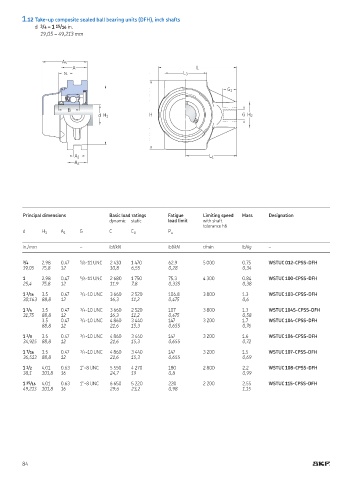

1.12 Take-up composite sealed ball bearing units (DFH), inch shafts
d 3 /4 – 1 15 /16 in
19,05 – 49,213 mm

A 5
A L
s 1 L 3

G 1

B
d H 1 H G H 2

A 1 L 1
A 2

Principal dimensions Basic load ratings Fatigue Limiting speed Mass Designation
dynamic static load limit with shaft
tolerance h6
d H 1 A 1 G C C 0 P u

in /mm – ibf/kN ibf/kN r/min lb/kg –

3 /4 2 98 0 47 5 /8-11 UNC 2 430 1 470 62 9 5 000 0 75 WSTUC 012-CPSS-DFH
19,05 75,8 12 10,8 6,55 0,28 0,34
1 2 98 0 47 5 /8-11 UNC 2 680 1 750 75 3 4 300 0 84 WSTUC 100-CPSS-DFH
25,4 75,8 12 11,9 7,8 0,335 0,38
1 3 /16 3 5 0 47 3 /4-10 UNC 3 660 2 520 106 8 3 800 1 3 WSTUC 103-CPSS-DFH
30,163 88,8 12 16,3 11,2 0,475 0,6

1 1 /4 3 5 0 47 3 /4-10 UNC 3 660 2 520 107 3 800 1 3 WSTUC 104S-CPSS-DFH
31,75 88,8 12 16,3 11,2 0,475 0,58
3 5 0 47 3 /4-10 UNC 4 860 3 440 147 3 200 1 7 WSTUC 104-CPSS-DFH
88,8 12 21,6 15,3 0,655 0,76
1 3 /8 3 5 0 47 3 /4-10 UNC 4 860 3 440 147 3 200 1 6 WSTUC 106-CPSS-DFH
34,925 88,8 12 21,6 15,3 0,655 0,72
1 7 /16 3 5 0 47 3 /4-10 UNC 4 860 3 440 147 3 200 1 5 WSTUC 107-CPSS-DFH
36,513 88,8 12 21,6 15,3 0,655 0,69

1 1 /2 4 01 0 63 1''-8 UNC 5 550 4 270 180 2 800 2 2 WSTUC 108-CPSS-DFH
38,1 101,8 16 24,7 19 0,8 0,99
1 15 /16 4 01 0 63 1''-8 UNC 6 650 5 220 220 2 200 2 55 WSTUC 115-CPSS-DFH
49,213 101,8 16 29,6 23,2 0,98 1,15
