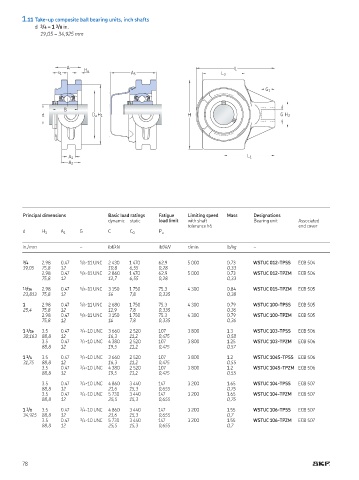

Page 77 - SKF-Food-Line-ball-bearing-units

1.11 Take-up composite ball bearing units, inch shafts
d 3 /4 – 1 3 /8 in
19,05 – 34,925 mm

A L
H a
s 1 A 5 L 3
G 1

B
d D a H 1 H G H 2

A 1 L 1
A 2

Principal dimensions Basic load ratings Fatigue Limiting speed Mass Designations
dynamic static load limit with shaft Bearing unit Associated
tolerance h6 end cover
d H 1 A 1 G C C 0 P u

in /mm – ibf/kN ibf/kN r/min lb/kg –

3 /4 2 98 0 47 5 /8-11 UNC 2 430 1 470 62 9 5 000 0 73 WSTUC 012-TPSS ECB 504
19,05 75,8 12 10,8 6,55 0,28 0,33
2 98 0 47 5 /8-11 UNC 2 860 1 470 62 9 5 000 0 73 WSTUC 012-TPZM ECB 504
75,8 12 12,7 6,55 0,28 0,33

15 /16 2 98 0 47 5 /8-11 UNC 3 150 1 750 75 3 4 300 0 84 WSTUC 015-TPZM ECB 505
23,813 75,8 12 14 7,8 0,335 0,38
1 2 98 0 47 5 /8-11 UNC 2 680 1 750 75 3 4 300 0 79 WSTUC 100-TPSS ECB 505
25,4 75,8 12 11,9 7,8 0,335 0,36
2 98 0 47 5 /8-11 UNC 3 150 1 750 75 3 4 300 0 79 WSTUC 100-TPZM ECB 505
75,8 12 14 7,8 0,335 0,36
1 3 /16 3 5 0 47 3 /4-10 UNC 3 660 2 520 107 3 800 1 3 WSTUC 103-TPSS ECB 506
30,163 88,8 12 16,3 11,2 0,475 0,58
3 5 0 47 3 /4-10 UNC 4 380 2 520 107 3 800 1 25 WSTUC 103-TPZM ECB 506
88,8 12 19,5 11,2 0,475 0,57
1 1 /4 3 5 0 47 3 /4-10 UNC 3 660 2 520 107 3 800 1 2 WSTUC 104S-TPSS ECB 506
31,75 88,8 12 16,3 11,2 0,475 0,55
3 5 0 47 3 /4-10 UNC 4 380 2 520 107 3 800 1 2 WSTUC 104S-TPZM ECB 506
88,8 12 19,5 11,2 0,475 0,55
3 5 0 47 3 /4-10 UNC 4 860 3 440 147 3 200 1 65 WSTUC 104-TPSS ECB 507
88,8 12 21,6 15,3 0,655 0,75
3 5 0 47 3 /4-10 UNC 5 730 3 440 147 3 200 1 65 WSTUC 104-TPZM ECB 507
88,8 12 25,5 15,3 0,655 0,75
1 3 /8 3 5 0 47 3 /4-10 UNC 4 860 3 440 147 3 200 1 55 WSTUC 106-TPSS ECB 507
34,925 88,8 12 21,6 15,3 0,655 0,7
3 5 0 47 3 /4-10 UNC 5 730 3 440 147 3 200 1 55 WSTUC 106-TPZM ECB 507
88,8 12 25,5 15,3 0,655 0,7

78
