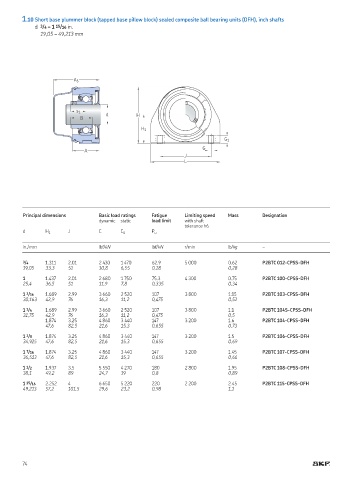

1.10 Short base plummer block (tapped base pillow block) sealed composite ball bearing units (DFH), inch shafts
d 3 /4 – 1 15 /16 in
19,05 – 49,213 mm

A 5

s 1
d H
B
H 1

G 1
G
A
J
L

Principal dimensions Basic load ratings Fatigue Limiting speed Mass Designation
dynamic static load limit with shaft
tolerance h6
d H 1 J C C 0 P u

in /mm lbf/kN lbf/kN r/min lb/kg –

3 /4 1 311 2 01 2 430 1 470 62 9 5 000 0 62 P2BTC 012-CPSS-DFH
19,05 33,3 51 10,8 6,55 0,28 0,28
1 1 437 2 01 2 680 1 750 75 3 4 300 0 75 P2BTC 100-CPSS-DFH
25,4 36,5 51 11,9 7,8 0,335 0,34
1 3 /16 1 689 2 99 3 660 2 520 107 3 800 1 15 P2BTC 103-CPSS-DFH
30,163 42,9 76 16,3 11,2 0,475 0,52

1 1 /4 1 689 2 99 3 660 2 520 107 3 800 1 1 P2BTC 104S-CPSS-DFH
31,75 42,9 76 16,3 11,2 0,475 0,5
1 874 3 25 4 860 3 440 147 3 200 1 6 P2BTC 104-CPSS-DFH
47,6 82,5 21,6 15,3 0,655 0,73
1 3 /8 1 874 3 25 4 860 3 440 147 3 200 1 5 P2BTC 106-CPSS-DFH
34,925 47,6 82,5 21,6 15,3 0,655 0,69
1 7 /16 1 874 3 25 4 860 3 440 147 3 200 1 45 P2BTC 107-CPSS-DFH
36,513 47,6 82,5 21,6 15,3 0,655 0,66

1 1 /2 1 937 3 5 5 550 4 270 180 2 800 1 95 P2BTC 108-CPSS-DFH
38,1 49,2 89 24,7 19 0,8 0,89
1 15 /16 2 252 4 6 650 5 220 220 2 200 2 45 P2BTC 115-CPSS-DFH
49,213 57,2 101,5 29,6 23,2 0,98 1,1
