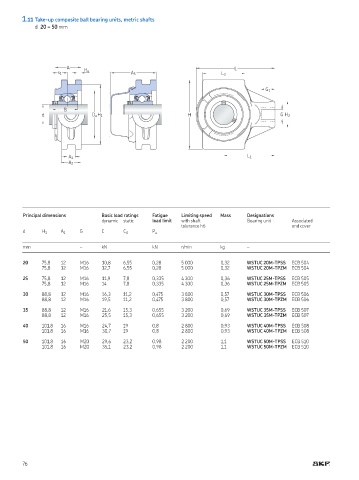

1.11 Take-up composite ball bearing units, metric shafts
d 20 – 50 mm

A L
H a
s 1 A 5 L 3
G 1

B
d D a H 1 H G H 2

A 1 L 1
A 2

Principal dimensions Basic load ratings Fatigue Limiting speed Mass Designations
dynamic static load limit with shaft Bearing unit Associated
tolerance h6 end cover
d H 1 A 1 G C C 0 P u

mm – kN kN r/min kg –

20 75,8 12 M16 10,8 6,55 0,28 5 000 0,32 WSTUC 20M-TPSS ECB 504
75,8 12 M16 12,7 6,55 0,28 5 000 0,32 WSTUC 20M-TPZM ECB 504
25 75,8 12 M16 11,9 7,8 0,335 4 300 0,36 WSTUC 25M-TPSS ECB 505
75,8 12 M16 14 7,8 0,335 4 300 0,36 WSTUC 25M-TPZM ECB 505
30 88,8 12 M16 16,3 11,2 0,475 3 800 0,57 WSTUC 30M-TPSS ECB 506
88,8 12 M16 19,5 11,2 0,475 3 800 0,57 WSTUC 30M-TPZM ECB 506

35 88,8 12 M16 21,6 15,3 0,655 3 200 0,69 WSTUC 35M-TPSS ECB 507
88,8 12 M16 25,5 15,3 0,655 3 200 0,69 WSTUC 35M-TPZM ECB 507
40 101,8 16 M16 24,7 19 0,8 2 800 0,93 WSTUC 40M-TPSS ECB 508
101,8 16 M16 30,7 19 0,8 2 800 0,93 WSTUC 40M-TPZM ECB 508
50 101,8 16 M20 29,6 23,2 0,98 2 200 1,1 WSTUC 50M-TPSS ECB 510
101,8 16 M20 35,1 23,2 0,98 2 200 1,1 WSTUC 50M-TPZM ECB 510
