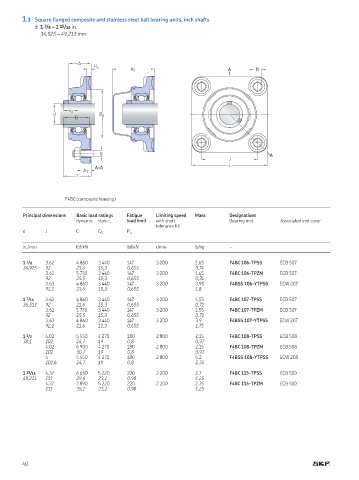

1.3 Square flanged composite and stainless steel ball bearing units, inch shafts
d 1 3 /8 – 1 15 /16 in
34,925 – 49,213 mm

A
H a
A 5 A N

s 1
d D a
B

G A
J
L
A–A
A 1
T

F4BC (composite housing)

Principal dimensions Basic load ratings Fatigue Limiting speed Mass Designations
dynamic static load limit with shaft Bearing unit Associated end cover
tolerance h6
d J C C 0 P u

in /mm lbf/kN lbf/kN r/min lb/kg –

1 3 /8 3 62 4 860 3 440 147 3 200 1 65 F4BC 106-TPSS ECB 507
34,925 92 21,6 15,3 0,655 0,74
3 62 5 730 3 440 147 3 200 1 65 F4BC 106-TPZM ECB 507
92 25,5 15,3 0,655 0,74
3 63 4 860 3 440 147 3 200 3 95 F4BSS 106-YTPSS ECW 207
92,1 21,6 15,3 0,655 1,8

1 7 /16 3 62 4 860 3 440 147 3 200 1 55 F4BC 107-TPSS ECB 507
36,513 92 21,6 15,3 0,655 0,71
3 62 5 730 3 440 147 3 200 1 55 F4BC 107-TPZM ECB 507
92 25,5 15,3 0,655 0,71
3 63 4 860 3 440 147 3 200 3 9 F4BSS 107-YTPSS ECW 207
92,1 21,6 15,3 0,655 1,75
1 1 /2 4 02 5 550 4 270 180 2 800 2 15 F4BC 108-TPSS ECB 508
38,1 102 24,7 19 0,8 0,97
4 02 6 900 4 270 180 2 800 2 15 F4BC 108-TPZM ECB 508
102 30,7 19 0,8 0,97
4 5 550 4 270 180 2 800 5 2 F4BSS 108-YTPSS ECW 208
101,6 24,7 19 0,8 2,35

1 15 /16 4 37 6 650 5 220 220 2 200 2 7 F4BC 115-TPSS ECB 510
49,213 111 29,6 23,2 0,98 1,25
4 37 7 890 5 220 220 2 200 2 75 F4BC 115-TPZM ECB 510
111 35,1 23,2 0,98 1,25

40
