A

A 5

A
A–A

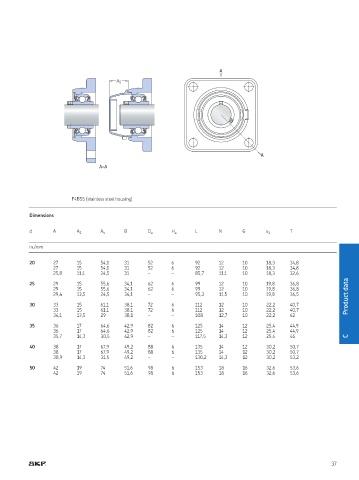

F4BSS (stainless steel housing)

Dimensions

d A A 1 A 5 B D a H a L N G s 1 T

in /mm

20 27 15 54,1 31 52 6 92 12 10 18,3 34,8
27 15 54,1 31 52 6 92 12 10 18,3 34,8
25,8 11,1 24,5 31 – – 85,7 11,1 10 18,3 32,6
25 29 15 55,6 34,1 62 6 99 12 10 19,8 36,8
29 15 55,6 34,1 62 6 99 12 10 19,8 36,8
29,4 13,5 24,5 34,1 – – 95,3 11,5 10 19,8 36,5 Product data
30 33 15 61,1 38,1 72 6 112 12 10 22,2 40,7
33 15 61,1 38,1 72 6 112 12 10 22,2 40,7
34,1 13,5 29 38,1 – – 108 12,7 10 22,2 42
35 36 17 64,6 42,9 82 6 125 14 12 25,4 44,9
36 17 64,6 42,9 82 6 125 14 12 25,4 44,9
35,7 14,3 30,5 42,9 – – 117,5 14,3 12 25,4 46 C
40 38 17 67,9 49,2 88 6 135 14 12 30,2 50,7
38 17 67,9 49,2 88 6 135 14 12 30,2 50,7
38,9 14,3 31,5 49,2 – – 130,2 14,3 12 30,2 53,2

50 42 19 74 51,6 98 6 153 18 16 32,6 53,6
42 19 74 51,6 98 6 153 18 16 32,6 53,6

37
