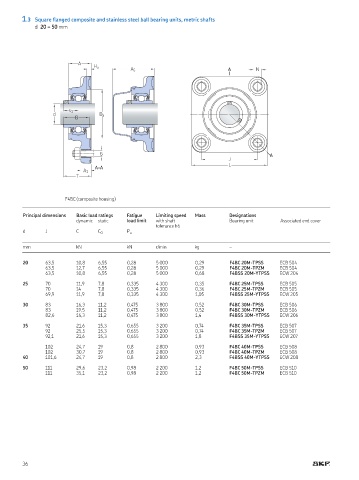

1.3  Square flanged composite and stainless steel ball bearing units, metric shafts
             d  20 – 50 mm






                           A
                                H a
                                            A 5                              A        N






                        s 1
                   d              D a
                          B




                                  G                                                        A
                                                                             J
                                                                             L
                                 A–A
                             A 1
                          T


                       F4BC (composite housing)

         Principal dimensions  Basic load ratings  Fatigue    Limiting speed  Mass  Designations
                          dynamic  static  load limit  with shaft            Bearing unit     Associated end cover
                                                      tolerance h6
         d      J         C       C 0      P u


         mm               kN               kN        r/min        kg         –

         20     63,5      10,8    6,55     0,28      5 000        0,29       F4BC 20M-TPSS    ECB 504
                63,5      12,7    6,55     0,28      5 000        0,29       F4BC 20M-TPZM    ECB 504
                63,5      10,8    6,55     0,28      5 000        0,68       F4BSS 20M-YTPSS  ECW 204
         25     70        11,9    7,8      0,335     4 300        0,35       F4BC 25M-TPSS    ECB 505
                70        14      7,8      0,335     4 300        0,36       F4BC 25M-TPZM    ECB 505
                69,9      11,9    7,8      0,335     4 300        1,05       F4BSS 25M-YTPSS  ECW 205
         30     83        16,3    11,2     0,475     3 800        0,52       F4BC 30M-TPSS    ECB 506
                83        19,5    11,2     0,475     3 800        0,52       F4BC 30M-TPZM    ECB 506
                82,6      16,3    11,2     0,475     3 800        1,4        F4BSS 30M-YTPSS  ECW 206
         35     92        21,6    15,3     0,655     3 200        0,74       F4BC 35M-TPSS    ECB 507
                92        25,5    15,3     0,655     3 200        0,74       F4BC 35M-TPZM    ECB 507
                92,1      21,6    15,3     0,655     3 200        1,8        F4BSS 35M-YTPSS  ECW 207
                102       24,7    19       0,8       2 800        0,93       F4BC 40M-TPSS    ECB 508
                102       30,7    19       0,8       2 800        0,93       F4BC 40M-TPZM    ECB 508
         40     101,6     24,7    19       0,8       2 800        2,3        F4BSS 40M-YTPSS  ECW 208

         50     111       29,6    23,2     0,98      2 200        1,2        F4BC 50M-TPSS    ECB 510
                111       35,1    23,2     0,98      2 200        1,2        F4BC 50M-TPZM    ECB 510
