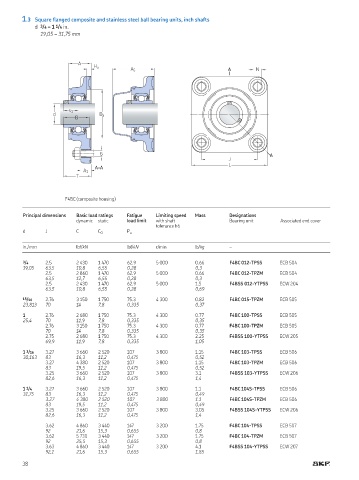

1.3 Square flanged composite and stainless steel ball bearing units, inch shafts
d /4 – 1 1 /4 in
3
19,05 – 31,75 mm

A
H a
A 5 A N

s 1
d D a
B

G A
J
L
A–A
A 1
T

F4BC (composite housing)

Principal dimensions Basic load ratings Fatigue Limiting speed Mass Designations
dynamic static load limit with shaft Bearing unit Associated end cover
tolerance h6
d J C C 0 P u

in /mm lbf/kN lbf/kN r/min lb/kg –

3 /4 2 5 2 430 1 470 62 9 5 000 0 66 F4BC 012-TPSS ECB 504
19,05 63,5 10,8 6,55 0,28 0,3
2 5 2 860 1 470 62 9 5 000 0 66 F4BC 012-TPZM ECB 504
63,5 12,7 6,55 0,28 0,3
2 5 2 430 1 470 62 9 5 000 1 5 F4BSS 012-YTPSS ECW 204
63,5 10,8 6,55 0,28 0,69

15 /16 2 76 3 150 1 750 75 3 4 300 0 82 F4BC 015-TPZM ECB 505
23,813 70 14 7,8 0,335 0,37
1 2 76 2 680 1 750 75 3 4 300 0 77 F4BC 100-TPSS ECB 505
25,4 70 11,9 7,8 0,335 0,35
2 76 3 150 1 750 75 3 4 300 0 77 F4BC 100-TPZM ECB 505
70 14 7,8 0,335 0,35
2 75 2 680 1 750 75 3 4 300 2 25 F4BSS 100-YTPSS ECW 205
69,9 11,9 7,8 0,335 1,05
1 3 /16 3 27 3 660 2 520 107 3 800 1 15 F4BC 103-TPSS ECB 506
30,163 83 16,3 11,2 0,475 0,52
3 27 4 380 2 520 107 3 800 1 15 F4BC 103-TPZM ECB 506
83 19,5 11,2 0,475 0,52
3 25 3 660 2 520 107 3 800 3 1 F4BSS 103-YTPSS ECW 206
82,6 16,3 11,2 0,475 1,4
1 1 /4 3 27 3 660 2 520 107 3 800 1 1 F4BC 104S-TPSS ECB 506
31,75 83 16,3 11,2 0,475 0,49
3.27 4 380 2 520 107 3 800 1.1 F4BC 104S-TPZM ECB 506
83 19,5 11,2 0,475 0,49
3 25 3 660 2 520 107 3 800 3 05 F4BSS 104S-YTPSS ECW 206
82,6 16,3 11,2 0,475 1,4

3 62 4 860 3 440 147 3 200 1 75 F4BC 104-TPSS ECB 507
92 21,6 15,3 0,655 0,8
3 62 5 730 3 440 147 3 200 1 75 F4BC 104-TPZM ECB 507
92 25,5 15,3 0,655 0,8
3 63 4 860 3 440 147 3 200 4 1 F4BSS 104-YTPSS ECW 207
92,1 21,6 15,3 0,655 1,85
