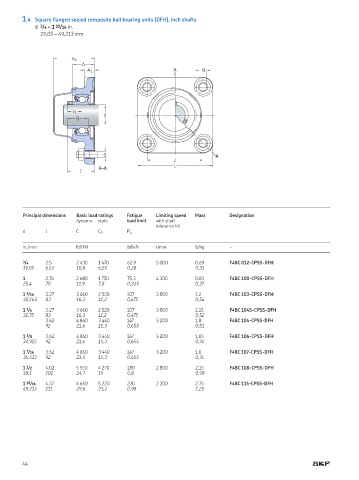

1.4 Square flanged sealed composite ball bearing units (DFH), inch shafts
d 3 /4 – 1 15 /16 in
19,05 – 49,213 mm

A 5
A
A 1 A N

s 1
d
B

G A
J
L
A–A
T

Principal dimensions Basic load ratings Fatigue Limiting speed Mass Designation
dynamic static load limit with shaft
tolerance h6
d J C C 0 P u

in /mm lbf/kN lbf/kN r/min lb/kg –

3 /4 2 5 2 430 1 470 62 9 5 000 0 69 F4BC 012-CPSS-DFH
19,05 63,5 10,8 6,55 0,28 0,31
1 2 76 2 680 1 750 75 3 4 300 0 81 F4BC 100-CPSS-DFH
25,4 70 11,9 7,8 0,335 0,37

1 3 /16 3 27 3 660 2 520 107 3 800 1 2 F4BC 103-CPSS-DFH
30,163 83 16,3 11,2 0,475 0,54
1 1 /4 3 27 3 660 2 520 107 3 800 1 15 F4BC 104S-CPSS-DFH
31,75 83 16,3 11,2 0,475 0,52
3 62 4 860 3 440 147 3 200 1 8 F4BC 104-CPSS-DFH
92 21,6 15,3 0,655 0,81
1 3 /8 3 62 4 860 3 440 147 3 200 1 65 F4BC 106-CPSS-DFH
34,925 92 21,6 15,3 0,655 0,76
1 7 /16 3 62 4 860 3 440 147 3 200 1 6 F4BC 107-CPSS-DFH
36,513 92 21,6 15,3 0,655 0,74

1 1 /2 4 02 5 550 4 270 180 2 800 2 15 F4BC 108-CPSS-DFH
38,1 102 24,7 19 0,8 0,98
1 15 /16 4 37 6 650 5 220 220 2 200 2 75 F4BC 115-CPSS-DFH
49,213 111 29,6 23,2 0,98 1,25
