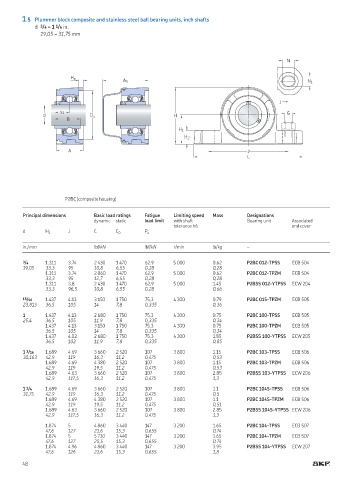

1.5 Plummer block composite and stainless steel ball bearing units, inch shafts
d 3 /4 – 1 1 /4 in
19,05 – 31,75 mm

N

H a
A 5 N 1

J
s 1 G
d D a H
B
H 1
H 2

A J
L

P2BC (composite housing)

Principal dimensions Basic load ratings Fatigue Limiting speed Mass Designations
dynamic static load limit with shaft Bearing unit Associated
tolerance h6 end cover
d H 1 J C C 0 P u

in /mm lbf/kN lbf/kN r/min lb/kg –

3 /4 1 311 3 74 2 430 1 470 62 9 5 000 0 62 P2BC 012-TPSS ECB 504
19,05 33,3 95 10,8 6,55 0,28 0,28
1 311 3 74 2 860 1 470 62 9 5 000 0 62 P2BC 012-TPZM ECB 504
33,3 95 12,7 6,55 0,28 0,28
1 311 3 8 2 430 1 470 62 9 5 000 1 45 P2BSS 012-YTPSS ECW 204
33,3 96,5 10,8 6,55 0,28 0,66

15 /16 1 437 4 13 3 150 1 750 75 3 4 300 0 79 P2BC 015-TPZM ECB 505
23,813 36,5 105 14 7,8 0,335 0,36
1 1 437 4 13 2 680 1 750 75 3 4 300 0 75 P2BC 100-TPSS ECB 505
25,4 36,5 105 11,9 7,8 0,335 0,34
1 437 4 13 3 150 1 750 75 3 4 300 0 75 P2BC 100-TPZM ECB 505
36,5 105 14 7,8 0,335 0,34
1 437 4 02 2 680 1 750 75 3 4 300 1 85 P2BSS 100-YTPSS ECW 205
36,5 102 11,9 7,8 0,335 0,85
1 3 /16 1 689 4 69 3 660 2 520 107 3 800 1 15 P2BC 103-TPSS ECB 506
30,163 42,9 119 16,3 11,2 0,475 0,53
1 689 4 69 4 380 2 520 107 3 800 1 15 P2BC 103-TPZM ECB 506
42,9 119 19,5 11,2 0,475 0,53
1 689 4 63 3 660 2 520 107 3 800 2 85 P2BSS 103-YTPSS ECW 206
42,9 117,5 16,3 11,2 0,475 1,3
1 1 /4 1 689 4 69 3 660 2 520 107 3 800 1 1 P2BC 104S-TPSS ECB 506
31,75 42,9 119 16,3 11,2 0,475 0,5
1 689 4 69 4 380 2 520 107 3 800 1 1 P2BC 104S-TPZM ECB 506
42,9 119 19,5 11,2 0,475 0,51
1 689 4 63 3 660 2 520 107 3 800 2 85 P2BSS 104S-YTPSS ECW 206
42,9 117,5 16,3 11,2 0,475 1,3

1 874 5 4 860 3 440 147 3 200 1 65 P2BC 104-TPSS ECB 507
47,6 127 21,6 15,3 0,655 0,74
1 874 5 5 730 3 440 147 3 200 1 65 P2BC 104-TPZM ECB 507
47,6 127 25,5 15,3 0,655 0,74
1 874 4 96 4 860 3 440 147 3 200 3 95 P2BSS 104-YTPSS ECW 207
47,6 126 21,6 15,3 0,655 1,8
