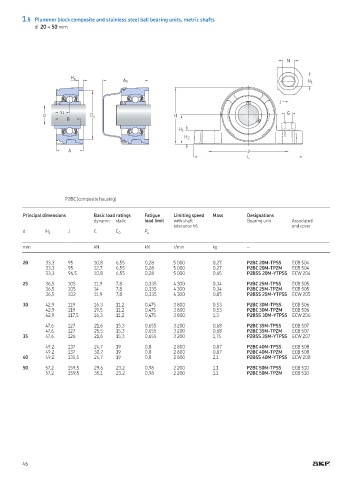

1.5 Plummer block composite and stainless steel ball bearing units, metric shafts
d 20 – 50 mm

N

H a
A 5 N 1

J
s 1 G
d D a H
B
H 1
H 2

A J
L

P2BC (composite housing)

Principal dimensions Basic load ratings Fatigue Limiting speed Mass Designations
dynamic static load limit with shaft Bearing unit Associated
tolerance h6 end cover
d H 1 J C C 0 P u

mm kN kN r/min kg –

20 33,3 95 10,8 6,55 0,28 5 000 0,27 P2BC 20M-TPSS ECB 504
33,3 95 12,7 6,55 0,28 5 000 0,27 P2BC 20M-TPZM ECB 504
33,3 96,5 10,8 6,55 0,28 5 000 0,65 P2BSS 20M-YTPSS ECW 204
25 36,5 105 11,9 7,8 0,335 4 300 0,34 P2BC 25M-TPSS ECB 505
36,5 105 14 7,8 0,335 4 300 0,34 P2BC 25M-TPZM ECB 505
36,5 102 11,9 7,8 0,335 4 300 0,85 P2BSS 25M-YTPSS ECW 205
30 42,9 119 16,3 11,2 0,475 3 800 0,53 P2BC 30M-TPSS ECB 506
42,9 119 19,5 11,2 0,475 3 800 0,53 P2BC 30M-TPZM ECB 506
42,9 117,5 16,3 11,2 0,475 3 800 1,3 P2BSS 30M-YTPSS ECW 206
47,6 127 21,6 15,3 0,655 3 200 0,68 P2BC 35M-TPSS ECB 507
47,6 127 25,5 15,3 0,655 3 200 0,68 P2BC 35M-TPZM ECB 507
35 47,6 126 21,6 15,3 0,655 3 200 1,75 P2BSS 35M-YTPSS ECW 207
49,2 137 24,7 19 0,8 2 800 0,87 P2BC 40M-TPSS ECB 508
49,2 137 30,7 19 0,8 2 800 0,87 P2BC 40M-TPZM ECB 508
40 49,2 135,5 24,7 19 0,8 2 800 2,1 P2BSS 40M-YTPSS ECW 208

50 57,2 159,5 29,6 23,2 0,98 2 200 1,1 P2BC 50M-TPSS ECB 510
57,2 159,5 35,1 23,2 0,98 2 200 1,1 P2BC 50M-TPZM ECB 510
