P. 515
Product

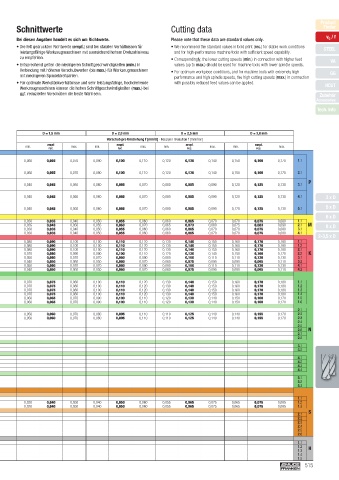

Schnittwerte Cutting data Finder
Bei diesen Angaben handelt es sich um Richtwerte. Please note that these data are standard values only. v c / f
• Die fett gedruckten Richtwerte (empf.) sind bei stabilen Verhältnissen für • We recommend the standard values in bold print (rec.) for stable work conditions STEEL
leistungsfähige Werkzeugmaschinen mit ausreichend hohem Drehzahlniveau and for high-performance machine tools with suffi cient speed capability.
zu empfehlen. • Correspondingly, the lower cutting speeds (min.) in connection with higher feed
• Entsprechend gelten die niedrigeren Schnittgeschwindigkeiten (min.) in values (up to max.) should be used for machine tools with lower spindle speeds. VA
Verbindung mit höheren Vorschubwerten (bis max.) für Werkzeugmaschinen • For optimum workpiece conditions, and for machine tools with extremely high
mit niedrigeren Spindeldrehzahlen. performance and high spindle speeds, the high cutting speeds (max.) in connection GG
• Für optimale Werkstückverhältnisse und sehr leistungsfähige, hochdrehende with possibly reduced feed values can be applied. HCUT
Werkzeugmaschinen können die hohen Schnittgeschwindigkeiten (max.) bei
ggf. reduzierten Vorschüben die beste Wahl sein. Zubehör
Accessories
Tech. Info
EF-Drill Micro
STEEL
Schnittgeschwindigkeit v c [m/min] D = 0,8 mm D = 1,0 mm D = 1,25 mm D = 1,5 mm D = 2,0 mm D = 2,5 mm D = 3,0 mm
Cutting speed v c [m/min] Vorschub pro Umdrehung f [mm/U] · Feed per revolution f [mm/rev.] Vorschub pro Umdrehung f [mm/U] · Feed per revolution f [mm/rev.]
min. empf. max. min. empf. max. min. empf. max. min. empf. max. min. empf. max. min. empf. max. min. empf. max. min. empf. max.
rec.
rec.
rec.
rec.
rec.
rec.
rec.
rec.
1.1 80 90 100 0,020 0,025 0,030 0,030 0,035 0,040 0,040 0,045 0,050 0,060 0,065 0,070 0,090 0,100 0,110 0,120 0,130 0,140 0,150 0,160 0,170 1.1
2.1 70 85 100 0,020 0,025 0,030 0,030 0,035 0,040 0,040 0,045 0,050 0,060 0,065 0,070 0,090 0,100 0,110 0,120 0,130 0,140 0,150 0,160 0,170 2.1
P 3.1 60 65 70 0,010 0,015 0,020 0,020 0,025 0,030 0,030 0,035 0,040 0,040 0,045 0,050 0,060 0,065 0,070 0,080 0,085 0,090 0,120 0,125 0,130 3.1 P
4.1 50 55 60 0,010 0,015 0,020 0,020 0,025 0,030 0,030 0,035 0,040 0,040 0,045 0,050 0,060 0,065 0,070 0,080 0,085 0,090 0,120 0,125 0,130 4.1 3 x D
5.1 45 50 55 0,010 0,015 0,020 0,020 0,025 0,030 0,030 0,035 0,040 0,040 0,045 0,050 0,060 0,065 0,070 0,080 0,085 0,090 0,120 0,125 0,130 5.1 5 x D
6 x D
1.1 40 48 55 0,005 0,008 0,010 0,010 0,013 0,015 0,020 0,023 0,025 0,030 0,035 0,040 0,050 0,055 0,060 0,060 0,065 0,070 0,070 0,075 0,080 1.1
M 2.1 30 35 40 0,010 0,015 0,020 0,015 0,020 0,025 0,025 0,030 0,035 0,035 0,043 0,050 0,055 0,063 0,070 0,065 0,073 0,080 0,075 0,083 0,090 2.1 M 8 x D
3.1 30 35 40 0,005 0,008 0,010 0,010 0,013 0,015 0,020 0,023 0,025 0,030 0,035 0,040 0,050 0,055 0,060 0,060 0,065 0,070 0,070 0,075 0,080 3.1
4.1 30 35 40 0,005 0,008 0,010 0,010 0,013 0,015 0,020 0,023 0,025 0,030 0,035 0,040 0,050 0,055 0,060 0,060 0,065 0,070 0,070 0,075 0,080 4.1
2-3,5 x D
1.1 120 145 170 0,020 0,025 0,030 0,040 0,050 0,060 0,060 0,070 0,080 0,080 0,090 0,100 0,100 0,110 0,120 0,130 0,140 0,150 0,160 0,170 0,180 1.1
1.2 120 145 170 0,020 0,025 0,030 0,040 0,050 0,060 0,060 0,070 0,080 0,080 0,090 0,100 0,100 0,110 0,120 0,130 0,140 0,150 0,160 0,170 0,180 1.2
2.1 120 135 150 0,020 0,025 0,030 0,040 0,050 0,060 0,060 0,070 0,080 0,080 0,090 0,100 0,100 0,110 0,120 0,130 0,140 0,150 0,160 0,170 0,180 2.1
K 2.2 90 105 120 0,010 0,015 0,020 0,030 0,040 0,050 0,050 0,060 0,070 0,070 0,080 0,090 0,090 0,100 0,110 0,120 0,130 0,140 0,150 0,160 0,170 2.2 K
3.1 60 70 80 0,020 0,025 0,030 0,030 0,040 0,050 0,040 0,050 0,060 0,050 0,060 0,070 0,070 0,080 0,090 0,090 0,100 0,110 0,110 0,120 0,130 3.1
3.2 60 70 80 0,010 0,015 0,020 0,020 0,030 0,040 0,030 0,040 0,050 0,040 0,050 0,060 0,050 0,060 0,070 0,060 0,075 0,090 0,080 0,095 0,110 3.2
4.1 60 70 80 0,020 0,025 0,030 0,030 0,040 0,050 0,040 0,050 0,060 0,050 0,060 0,070 0,070 0,080 0,090 0,090 0,100 0,110 0,110 0,120 0,130 4.1
4.2 60 70 80 0,010 0,015 0,020 0,020 0,030 0,040 0,030 0,040 0,050 0,040 0,050 0,060 0,050 0,060 0,070 0,060 0,075 0,090 0,080 0,095 0,110 4.2
1.1 100 140 180 0,030 0,035 0,040 0,040 0,045 0,050 0,050 0,055 0,060 0,070 0,075 0,080 0,100 0,110 0,120 0,130 0,140 0,150 0,160 0,170 0,180 1.1
1.2 100 140 180 0,030 0,035 0,040 0,040 0,045 0,050 0,050 0,055 0,060 0,070 0,075 0,080 0,100 0,110 0,120 0,130 0,140 0,150 0,160 0,170 0,180 1.2
1.3 100 140 180 0,030 0,035 0,040 0,040 0,045 0,050 0,050 0,055 0,060 0,070 0,075 0,080 0,100 0,110 0,120 0,130 0,140 0,150 0,160 0,170 0,180 1.3
1.4 80 115 150 0,030 0,035 0,040 0,040 0,045 0,050 0,050 0,055 0,060 0,070 0,075 0,080 0,100 0,110 0,120 0,130 0,140 0,150 0,160 0,170 0,180 1.4
1.5 80 115 150 0,020 0,025 0,030 0,030 0,035 0,040 0,040 0,045 0,050 0,060 0,065 0,070 0,090 0,100 0,110 0,120 0,130 0,140 0,150 0,160 0,170 1.5
1.6 80 115 150 0,020 0,025 0,030 0,030 0,035 0,040 0,040 0,045 0,050 0,060 0,065 0,070 0,090 0,100 0,110 0,120 0,130 0,140 0,150 0,160 0,170 1.6
2.1 2.1
2.2 120 135 150 0,010 0,020 0,030 0,020 0,030 0,040 0,030 0,040 0,050 0,050 0,060 0,070 0,080 0,095 0,110 0,110 0,125 0,140 0,140 0,155 0,170 2.2
2.3 120 135 150 0,010 0,020 0,030 0,020 0,030 0,040 0,030 0,040 0,050 0,050 0,060 0,070 0,080 0,095 0,110 0,110 0,125 0,140 0,140 0,155 0,170 2.3
2.4 2.4
2.5 2.5
N 2.6 2.6 N
2.7 2.7
2.8 2.8
3.1 3.1
3.2 3.2
4.1 4.1
4.2 4.2
4.3 4.3
4.4 4.4
5.1 5.1
5.2 5.2
5.3 5.3
1.1 1.1
1.2 20 25 30 0,010 0,015 0,020 0,010 0,015 0,020 0,025 0,030 0,035 0,030 0,040 0,050 0,040 0,050 0,060 0,055 0,065 0,075 0,065 0,075 0,085 1.2
1.3 15 20 25 0,010 0,015 0,020 0,010 0,015 0,020 0,025 0,030 0,035 0,030 0,040 0,050 0,040 0,050 0,060 0,055 0,065 0,075 0,065 0,075 0,085 1.3
S 2.1 2.1 S
2.2 2.2
2.3 2.3
2.4 2.4
2.5 2.5
2.6 2.6
1.1 1.1
H 1.2 1.2 H
1.3
1.3
1.4 1.4
1.5 1.5
