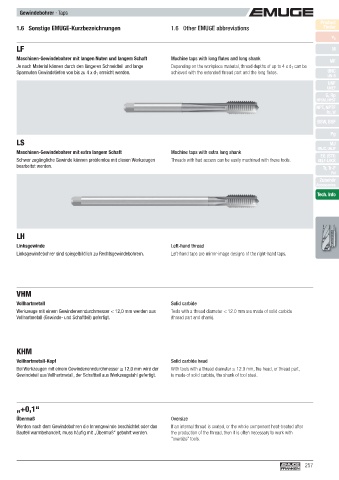

Page 257 - EMUGE

Gewindebohrer · Taps
Product
1.6 Sonstige EMUGE-Kurzbezeichnungen 1.6 Other EMUGE abbreviations Finder
v c
LF M
Maschinen-Gewindebohrer mit langen Nuten und langem Schaft Machine taps with long fl utes and long shank
MF
Je nach Material können durch den längeren Schneidteil und lange Depending on the workpiece material, thread depths of up to 4 x d 1 can be
Spannuten Gewindetiefen von bis zu 4 x d 1 erreicht werden. achieved with the extended thread part and the long fl utes. UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
NPT, NPTF
Rc, W
BSW, BSF

Pg
LS MJ
UNJC, UNJF
Maschinen-Gewindebohrer mit extra langem Schaft Machine taps with extra long shank
EG (STI)
Schwer zugängliche Gewinde können problemlos mit diesen Werkzeugen Threads with bad access can be easily machined with these tools. SELF-LOCK
bearbeitet werden. Tr, Tr-F
Rd
Zubehör
Accessories
Tech. Info

LH
Linksgewinde Left-hand thread
Linksgewindebohrer sind spiegelbildlich zu Rechtsgewindebohrern. Left-hand taps are mirror-image designs of the right-hand taps.

VHM

Vollhartmetall Solid carbide
Werkzeuge mit einem Gewindenenndurchmesser < 12,0 mm werden aus Tools with a thread diameter < 12.0 mm are made of solid carbide
Vollhartmetall (Gewinde- und Schaftteil) gefertigt. (thread part and shank).

KHM

Vollhartmetall-Kopf Solid carbide head
Bei Werkzeugen mit einem Gewindenenndurchmesser ≥ 12,0 mm wird der With tools with a thread diameter ≥ 12.0 mm, the head, or thread part,
Gewindeteil aus Vollhartmetall, der Schaftteil aus Werkzeugstahl gefertigt. is made of solid carbide, the shank of tool steel.

„+0,1“
Übermaß Oversize
Werden nach dem Gewindebohren die Innengewinde beschichtet oder das If an internal thread is coated, or the whole component heat-treated after
Bauteil warmbehandelt, muss häufi g mit „Übermaß“ gebohrt werden. the production of the thread, then it is often necessary to work with
“oversize” tools.

257
