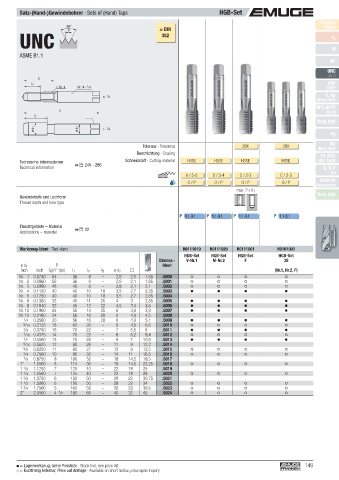

Page 149 - EMUGE

Satz-(Hand-)Gewindebohrer · Sets of (Hand) Taps HGB-Set
Product
60° ≈ DIN Finder
P
UNC 352 v c

ASME B1.1 M
MF
UNC
UN-8
l 3
l 2 UNF
< Nr. 4 Nr. 4 - 1 /4 UNEF
G, Rp
≤ 1 /4
NPSM, NPSF
NPT, NPTF
l 1
Rc, W
l 2
BSW, BSF
ø d 1 ø d 2 > 1 /4
Pg
Toleranz · Tolerance 2BX 2BX MJ
UNJC, UNJF
Beschichtung · Coating
EG (STI)
Technische Informationen  245 - 266 Schneidstoff · Cutting material HSSE HSSE HSSE HSSE SELF-LOCK
Technical information Tr, Tr-F
Rd
A / 5-6 D / 3-4 C / 2-3 C / 2-3 Zubehör
O / P O / P O / P O / P Accessories
max. 2 x d 1
Gewindetiefe und Lochform Tech. Info
Thread depth and hole type

P 1.1- 3.1 P 1.1- 3.1 P 1.1- 3.1 P 1.1- 3.1
Einsatzgebiete – Material
Applications – material  22

Werkzeug-Ident · Tool ident H0111019 H0111029 H0111001 H0101001
HGB-Set HGB-Set HGB-Set HGB-Set
Dimens.- V-Nr.1 M-Nr.2 F 3S
ø d 1 P Ident
inch inch Gg/1" (tpi) l 1 l 2 l 3 ø d 2 (Nr.1, Nr.2, F)
Nr. 1 0.0730 64 36 8 – 2,8 2,1 1,55 .5000
Nr. 2 0.0860 56 36 9 – 2,8 2,1 1,85 .5001
Nr. 3 0.0990 48 40 9 – 2,8 2,1 2,1 .5002
Nr. 4 0.1120 40 40 10 18 3,5 2,7 2,35 .5003
Nr. 5 0.1250 40 40 10 18 3,5 2,7 2,65 .5004
Nr. 6 0.1380 32 45 11 20 4 3 2,85 .5005
Nr. 8 0.1640 32 45 12 22 4,5 3,4 3,5 .5006
Nr. 10 0.1900 24 50 14 25 6 4,9 3,9 .5007
Nr. 12 0.2160 24 56 16 28 6 4,9 4,5 .5008
1 /4 0.2500 20 56 16 28 6 4,9 5,1 .5009
5 /16 0.3125 18 63 20 – 6 4,9 6,6 .5010
3 /8 0.3750 16 70 22 – 7 5,5 8 .5011
7 /16 0.4375 14 70 22 – 8 6,2 9,4 .5012
1 /2 0.5000 13 75 25 – 9 7 10,8 .5013
9 /16 0.5625 12 80 26 – 11 9 12,2 .5014
5 /8 0.6250 11 80 27 – 12 9 13,5 .5015
3 /4 0.7500 10 95 32 – 14 11 16,5 .5016
7 /8 0.8750 9 100 32 – 18 14,5 19,5 .5017
1" 1.0000 8 110 36 – 18 14,5 22,25 .5018
1 1 /8 1.1250 7 125 40 – 22 18 25 .5019
1 1 /4 1.2500 7 125 40 – 22 18 28 .5020
1 3 /8 1.3750 6 150 50 – 28 22 30,75 .5021
1 1 /2 1.5000 6 150 50 – 28 22 34 .5022
1 3 /4 1.7500 5 160 58 – 36 29 39,5 .5023
2" 2.0000 4 1 /2 180 65 – 40 32 45 .5024

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 149
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
