Sealing solutions
2

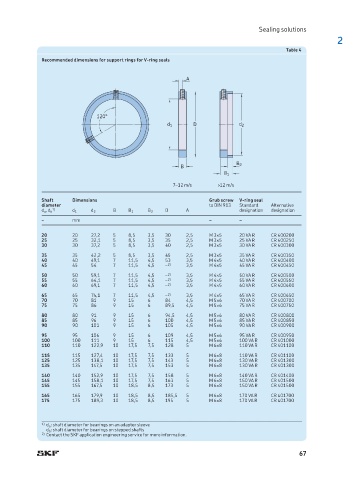

Table 4
Recommended dimensions for support rings for V-ring seals

A

120°
d 1 D d 2

B 2
B
B 1
7–12 m/s >12 m/s
Shaft Dimensions Grub screw V-ring seal
diameter to DIN 913 Standard Alternative
1) B D A designation designation
d a , d b d 1 d 2 B 1 B 2
– mm – –
20 20 27,2 5 8,5 3,5 30 2,5 M 3¥5 20 VA R CR 400200
25 25 32,1 5 8,5 3,5 35 2,5 M 3¥5 25 VA R CR 400250
30 30 37,2 5 8,5 3,5 40 2,5 M 3¥5 30 VA R CR 400300
35 35 42,2 5 8,5 3,5 45 2,5 M 3¥5 35 VA R CR 400350
40 40 49,1 7 11,5 4,5 53 3,5 M 4¥5 40 VA R CR 400400
45 45 54 7 11,5 4,5 – 2) 3,5 M 4¥5 45 VA R CR 400450
50 50 59,1 7 11,5 4,5 – 2) 3,5 M 4¥5 50 VA R CR 400500
55 55 64,1 7 11,5 4,5 – 2) 3,5 M 4¥5 55 VA R CR 400550
60 60 69,1 7 11,5 4,5 – 2) 3,5 M 4¥5 60 VA R CR 400600
65 65 74,1 7 11,5 4,5 – 2) 3,5 M 4¥5 65 VA R CR 400650
70 70 81 9 15 6 84 4,5 M 5¥6 70 VA R CR 400700
75 75 86 9 15 6 89,5 4,5 M 5¥6 75 VA R CR 400750
80 80 91 9 15 6 94,5 4,5 M 5¥6 80 VA R CR 400800
85 85 96 9 15 6 100 4,5 M 5¥6 85 VA R CR 400850
90 90 101 9 15 6 105 4,5 M 5¥6 90 VA R CR 400900
95 95 106 9 15 6 109 4,5 M 5¥6 95 VA R CR 400950
100 100 111 9 15 6 115 4,5 M 5¥6 100 VA R CR 401000
110 110 122,9 10 17,5 7,5 128 5 M 6¥8 110 VA R CR 401100
115 115 127,4 10 17,5 7,5 133 5 M 6¥8 110 VA R CR 401100
125 125 138,1 10 17,5 7,5 143 5 M 6¥8 130 VA R CR 401300
135 135 147,5 10 17,5 7,5 153 5 M 6¥8 130 VA R CR 401300
140 140 152,9 10 17,5 7,5 158 5 M 6¥8 140 VA R CR 401400
145 145 158,1 10 17,5 7,5 163 5 M 6¥8 150 VA R CR 401500
155 155 167,5 10 18,5 8,5 173 5 M 6¥8 150 VA R CR 401500
165 165 179,9 10 18,5 8,5 185,5 5 M 6¥8 170 VA R CR 401700
175 175 189,3 10 18,5 8,5 195 5 M 6¥8 170 VA R CR 401700

1) d a : shaft diameter for bearings on an adapter sleeve
d b : shaft diameter for bearings on stepped shafts
2) Contact the SKF application engineering service for more information.
