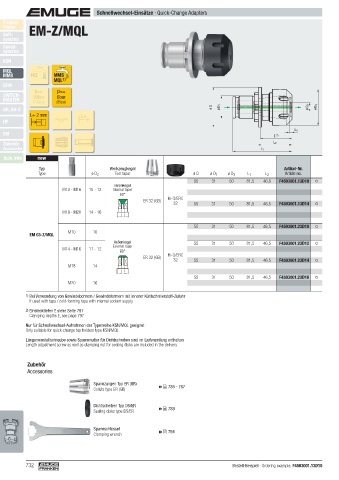

Page 732 - EMUGE

Schnellwechsel-Einsätze · Quick-Change Adapters
Product
Finder EM-Z/MQL
Soft-
synchro
Speed-
synchro
KSN
MQL
MMS IKZ MMS
MQL 1)
SFM
pmax pmax
SWITCH- 50bar 6bar
MASTER (700psi) (85psi)
GR, GR-S ø D ø D 1 ø D 2 ø D 3
L+ 2 mm L+
HF
L 4
EM E 2)
Zubehör L 2
Accessories L 1
Tech. Info new
Typ Werkzeugkegel Artikel-Nr.
Type ø D 2 Tool taper ø D ø D 1 ø D 3 L 1 L 2 Article no.
55 31 50 81,5 46,5 F4503001.13D10
Innenkegel
M10 - M16 10 - 12 Internal taper
60°
ER 32 (GB) Hi-Q/ERC
32 55 31 50 81,5 46,5 F4503001.13D14
M18 - M20 14 - 16

55 31 50 81,5 46,5 F4503001.23D10
M10 10
EM 03-Z/MQL
Außenkegel 55 31 50 81,5 46,5 F4503001.23D12
External taper
M14 - M16 11 - 12
90°
ER 32 (GB) Hi-Q/ERC
32 55 31 50 81,5 46.5 F4503001.23D14
M18 14
55 31 50 81,5 46,5 F4503001.23D16
M20 16

1) Bei Verwendung von Gewindebohrern / Gewindeformern mit innerer Kühlschmierstoff-Zufuhr
If used with taps / cold-forming taps with internal coolant supply

2) Einstecktiefen E siehe Seite 797
Clamping depths E, see page 797
Nur für Schnellwechsel-Aufnahmen der Typenreihe KSN/MQL geeignet
Only suitable for quick-change tap holders type KSN/MQL
Längeneinstellschraube sowie Spannmutter für Dichtscheiben sind im Lieferumfang enthalten
Length adjustment screw as well as clamping nut for sealing disks are included in the delivery

Zubehör
Accessories

Spannzangen Typ ER (GB)  786 - 787
Collets type ER (GB)

Dichtscheiben Typ DS/ER
Sealing disks type DS/ER  789

Spannschlüssel  794
Clamping wrench

732 Bestell-Beispiel · Ordering example: F4503001.13D10
