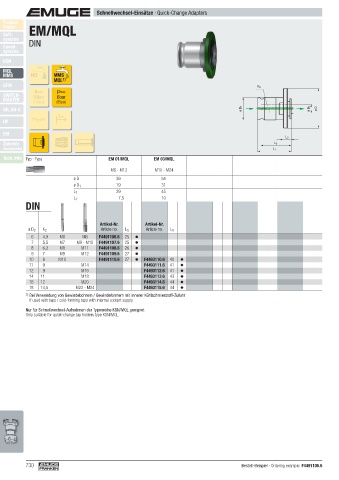

Schnellwechsel-Einsätze · Quick-Change Adapters
Product
Finder EM/MQL
Soft-
synchro
Speed- DIN
synchro
KSN
MQL
MMS IKZ MMS
MQL 1)
SFM K 2
pmax pmax
SWITCH- 50bar 6bar
MASTER (700psi) (85psi)
GR, GR-S ø D 1 ø D 2 ø D
L+
HF

EM
L 2
Zubehör L 5
Accessories L 1
Tech. Info Typ · Type EM 01/MQL EM 03/MQL

M6 - M12 M10 - M24
ø D 39 55
ø D 1 19 31
L 1 29 45
L 2 7,5 10
DIN

Artikel-Nr. Artikel-Nr.
ø D 2 K 2 Article no. L 5 Article no. L 5
6 4,9 M6 M8 F4491106.6 25
7 5,5 M7 M9 - M10 F4491107.6 25
8 6,2 M8 M11 F4491108.6 26
9 7 M9 M12 F4491109.6 27
10 8 M10 F4491110.6 27 F4493110.6 40
11 9 M14 F4493111.6 41
12 9 M16 F4493112.6 41
14 11 M18 F4493113.6 43
16 12 M20 F4493114.6 44
18 14,5 M22 - M24 F4493115.6 44
1) Bei Verwendung von Gewindebohrern / Gewindeformern mit innerer Kühlschmierstoff-Zufuhr
If used with taps / cold-forming taps with internal coolant supply
Nur für Schnellwechsel-Aufnahmen der Typenreihe KSN/MQL geeignet
Only suitable for quick-change tap holders type KSN/MQL

730 Bestell-Beispiel · Ordering example: F4491106.6
