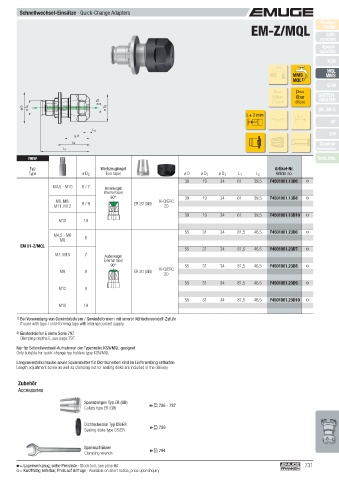

Page 731 - EMUGE

Schnellwechsel-Einsätze · Quick-Change Adapters
Product
EM-Z/MQL Finder
Soft-
synchro
Speed-
synchro
KSN
MQL
IKZ MMS MMS
MQL 1)
SFM
pmax pmax
50bar 6bar SWITCH-
ø D 2 (700psi) (85psi) MASTER
ø D ø D 1 ø D 3 GR, GR-S
L+ 2 mm L+
HF
L 4
E 2) EM
L 2 Zubehör
L 1 Accessories
new Tech. Info
Typ Werkzeugkegel Artikel-Nr.
Type ø D 2 Tool taper ø D ø D 1 ø D 3 L 1 L 2 Article no.
39 19 34 61 39,5 F4501001.13D6
M4,5 - M10 6 / 7 Innenkegel
Internal taper
60° 39 19 34 61 39,5 F4501001.13D8
M8, M9, 8 / 9 ER 20 (GB) Hi-Q/ERC
M11, M12 20
39 19 34 61 39,5 F4501001.13D10
M10 10
55 31 34 81,5 46,5 F4501001.23D6
M4,5 - M6 6
M8
EM 01-Z/MQL
55 31 34 81,5 46,5 F4501001.23D7
M7, M10 7 Außenkegel
External taper
90° 55 31 34 81,5 46,5 F4501001.23D8
M8 8 ER 20 (GB) Hi-Q/ERC
20
55 31 34 81,5 46,5 F4501001.23D9
M12 9
55 31 34 81,5 46,5 F4501001.23D10
M10 10

1) Bei Verwendung von Gewindebohrern / Gewindeformern mit innerer Kühlschmierstoff-Zufuhr
If used with taps / cold-forming taps with internal coolant supply
2) Einstecktiefen E siehe Seite 797
Clamping depths E, see page 797
Nur für Schnellwechsel-Aufnahmen der Typenreihe KSN/MQL geeignet
Only suitable for quick-change tap holders type KSN/MQL
Längeneinstellschraube sowie Spannmutter für Dichtscheiben sind im Lieferumfang enthalten
Length adjustment screw as well as clamping nut for sealing disks are included in the delivery

Zubehör
Accessories

Spannzangen Typ ER (GB)  786 - 787
Collets type ER (GB)

Dichtscheiben Typ DS/ER
Sealing disks type DS/ER  789

Spannschlüssel  794
Clamping wrench

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 731
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
