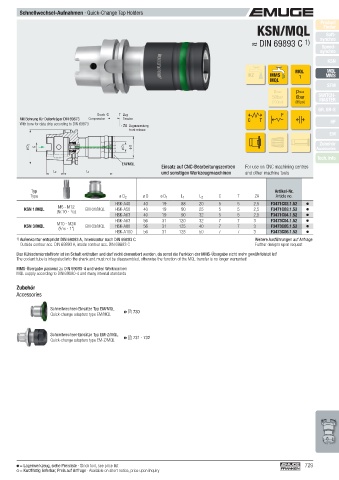

Schnellwechsel-Aufnahmen · Quick-Change Tap Holders
Product
KSN/MQL Finder
Soft-
≈ DIN 69893 C 1) synchro
Speed-
synchro
KSN
MQL MQL
IKZ MMS 1 MMS
MQL
SFM
pmax pmax
50bar 6bar SWITCH-
(700psi) (85psi) MASTER
GR, GR-S
Druck C T Zug F
Mit Bohrung für Datenträger DIN 69873 Compression Tension C T
With bore for data chip according to DIN 69873 ZA Zugausrastung HF
Front release
EM
Zubehör
ø D 2 G ø D 1 ø D Accessories
Tech. Info
EM/MQL
Einsatz auf CNC-Bearbeitungszentren For use on CNC machining centres
und sonstigen Werkzeugmaschinen and other machine tools
L 2 L 1

Typ Artikel-Nr.
Type ø D 2 ø D ø D 1 L 1 L 2 C T ZA Article no.
HSK-A40 40 19 88 20 5 5 2,5 F3471C02.1.52
M6 - M12
KSN 1/MQL (Nr.10 - 1 /2) EM 01/MQL HSK-A50 40 19 90 25 5 5 2,5 F3471C03.1.52
HSK-A63 40 19 90 32 5 5 2,5 F3471C04.1.52
HSK-A63 56 31 120 32 7 7 3 F3473C04.1.52
M10 - M24
KSN 3/MQL EM 03/MQL HSK-A80 56 31 125 40 7 7 3 F3473C05.1.52
( 9 /16 - 1")
HSK-A100 56 31 128 50 7 7 3 F3473C06.1.52
1) Außenkontur entspricht DIN 69893 A, Innenkontur nach DIN 69893 C Weitere Ausführungen auf Anfrage
Outside contour acc. DIN 69893 A, inside contour acc. DIN 69893 C Further designs upon request
Das Kühlschmierstoffrohr ist im Schaft enthalten und darf nicht demontiert werden, da sonst die Funktion der MMS-Übergabe nicht mehr gewährleistet ist!
The coolant tube is integrated into the shank and must not be disassembled, otherwise the function of the MQL transfer is no longer warranted!
MMS-Übergabe passend zu DIN 69090-4 und vielen Werknormen
MQL supply according to DIN 69090-4 and many internal standards

Zubehör
Accessories

Schnellwechsel-Einsätze Typ EM/MQL
Quick-change adapters type EM/MQL  730

Schnellwechsel-Einsätze Typ EM-Z/MQL  731 - 732
Quick-change adapters type EM-Z/MQL

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 729
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
