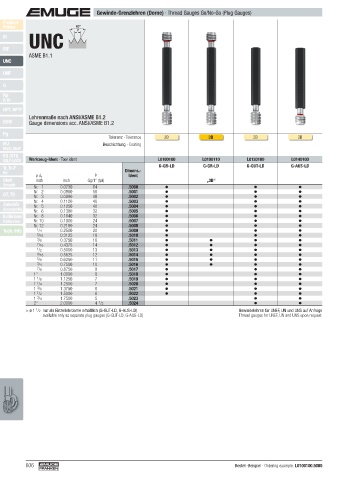

Gewinde-Grenzlehren (Dorne) · Thread Gauges Go/No-Go (Plug Gauges)
Product
Finder 60°
P
UNC
M
MF
ASME B1.1
UNC

UNF
G
Rp
R, Rc
NPT, NPTF
Lehrenmaße nach ANSI/ASME B1.2
BSW Gauge dimensions acc. ANSI/ASME B1.2

Pg
Toleranz · Tolerance 2B 3B 2B 2B
MJ Beschichtung · Coating
UNJC, UNJF
EG (STI)
SELF-LOCK Werkzeug-Ident · Tool ident L0100100 L0100110 L0120100 L0140100
Tr, Tr-F G-GR-LD G-GR-LD G-GUT-LD G-AUS-LD
Rd Dimens.-
ø d 1 P Ident
Glatt inch inch Gg/1" (tpi) „3B“
Smooth Nr. 1 0.0730 64 .5000
Nr. 2 0.0860 56 .5001
GT, TD Nr. 3 0.0990 48 .5002
Nr. 4 0.1120 40 .5003
Zubehör Nr. 5 0.1250 40 .5004
Accessories Nr. 6 0.1380 32 .5005
Kalibrieren Nr. 8 0.1640 32 .5006
Calibration Nr. 10 0.1900 24 .5007
Nr. 12 0.2160 24 .5008
1
Tech. Info /4 0.2500 20 .5009
5
/16 0.3125 18 .5010
3
/8 0.3750 16 .5011
7
/16 0.4375 14 .5012
1
/2 0.5000 13 .5013
9
/16 0.5625 12 .5014
5
/8 0.6250 11 .5015
3
/4 0.7500 10 .5016
7
/8 0.8750 9 .5017
1" 1.0000 8 .5018
1
1 /8 1.1250 7 .5019
1
1 /4 1.2500 7 .5020
3
1 /8 1.3750 6 .5021
1
1 /2 1.5000 6 .5022
3
1 /4 1.7500 5 .5023
2" 2.0000 4 /2 .5024
1
> ø 1 /2 nur als Einzellehrdorne erhältlich (G-GUT-LD, G-AUS-LD) Gewindelehren für UNEF, UN und UNS auf Anfrage

1
available only as separate plug gauges (G-GUT-LD, G-AUS-LD) Thread gauges for UNEF, UN and UNS upon request

606 Bestell-Beispiel · Ordering example: L0100100.5000
