P. 59

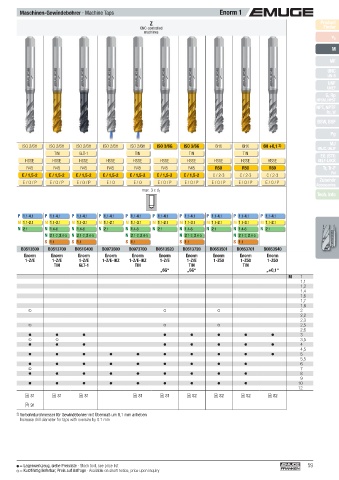

Maschinen-Gewindebohrer · Machine Taps Enorm 1
Z Z Product
60° DIN CNC-controlled CNC-controlled Finder
P
M 371 v c
machines
machines
DIN 13 M
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
l 1
NPT, NPTF
l 3 Rc, W
l 2
BSW, BSF
ø d 1 ø d 2 Pg
Toleranz · Tolerance 6GX ISO 2/6H ISO 2/6H ISO 2/6H ISO 2/6H ISO 2/6H ISO 2/6H ISO 2/6H ISO 2/6H ISO 2/6H ISO 3/6G ISO 3/6G 6HX 6HX 6H +0,1 2) MJ
UNJC, UNJF
Beschichtung · Coating GLT-1 TIN GLT-1 GLT-1 TIN GLT-1 TIN TIN TIN
EG (STI)
Technische Informationen 245 - 266 Schneidstoff · Cutting material HSSE-PM HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE SELF-LOCK
Technical information R45 R45 R45 R45 R45 R45 R45 R45 R45 R45 R45 R45 R50 R50 R50 Tr, Tr-F
Rd
E / 1,5-2 C / 2-3 C / 2-3 C / 2-3 C / 2-3 E / 1,5-2 E / 1,5-2 E / 1,5-2 E / 1,5-2 E / 1,5-2 E / 1,5-2 E / 1,5-2 C / 2-3 C / 2-3 C / 2-3 Zubehör
E / O E / O / P E / O / P E / O / P E / O E / O / P E / O / P E / O / P E / O E / O E / O / P E / O / P E / O / P E / O / P E / O / P Accessories
max. 3 x d 1 max. 3 x d 1
Gewindetiefe und Lochform Tech. Info
Thread depth and hole type
P 2.1- 4.1 P 1.1- 4.1 P 1.1- 4.1 P 1.1- 4.1 P 1.1- 4.1 P 1.1- 4.1 P 1.1- 4.1 P 1.1- 4.1 P 1.1- 4.1 P 1.1- 4.1 P 1.1- 4.1 P 1.1- 4.1 P 1.1- 4.1 P 1.1- 4.1 P 1.1- 4.1
M 1.1- 3.1 M 1.1- 2.1 M 1.1- 3.1 M 1.1- 3.1 M 1.1- 3.1 M 1.1- 2.1 M 1.1- 3.1 M 1.1- 3.1 M 1.1- 2.1 M 1.1- 3.1 M 1.1- 2.1 M 1.1- 3.1 M 1.1- 2.1 M 1.1- 3.1 M 1.1- 2.1
Einsatzgebiete – Material K 2.1 N 2.1 N 1.4-6 N 1.4-6 N 1.4-6 N 2.1 N 1.4-6 N 1.4-6 N 2.1 N 1.4-6 N 2.1 N 1.4-6 N 2.1 N 1.4-6 N 2.1
Applications – material 22
N 1.4- 2.2, 2.4-5 N 2.1-2, 2.4-5 N 2.1-2, 2.4-5 N 2.1-2, 2.4-5 N 2.1-2, 2.4-5 N 2.1-2, 2.4-5 N 2.1-2, 2.4-5 N 2.1-2, 2.4-5 N 2.1-2, 2.4-5
S 1.1 S 1.1 S 1.1 S 1.1 S 1.1 S 1.1 S 1.1 S 1.1 S 1.1
Werkzeug-Ident · Tool ident B583A621 B0503500 B0503700 B050C400 B099C400 B0513500 B0513700 B051C400 B0973500 B0973700 B0513520 B0513720 B0653501 B0653701 B0653540
Enorm Enorm Enorm Enorm Enorm Enorm Enorm Enorm Enorm Enorm Enorm Enorm Enorm Enorm Enorm
Dimens.- 1-Z/E-X-IKZ 1-Z 1-Z 1-Z 1-Z-IKZ 1-Z/E 1-Z/E 1-Z/E 1-Z/E-IKZ 1-Z/E-IKZ 1-Z/E 1-Z/E 1-Z50 1-Z50 1-Z50
ø d 1 P Ident PM-GLT-1 TIN GLT-1 GLT-1 TIN GLT-1 TIN TIN TIN
mm mm l 1 l 2 l 3 ø d 2 „6GX“ „6G“ „6G“ „+0,1“
M 1 0,25 40 2,5 – 2,5 2,1 0,75 .0010 M 1
1,1 0,25 40 2,5 – 2,5 2,1 0,85 .0011 1,1
1,2 0,25 40 2,5 – 2,5 2,1 0,95 .0012 1,2
1,4 0,3 40 3 – 2,5 2,1 1,1 .0014 1,4
1,6 0,35 40 4 11 2,5 2,1 1,25 .0016 1,6
1,7 0,35 40 4 11 2,5 2,1 1,35 .0017 1,7
1,8 0,35 40 4 11 2,5 2,1 1,45 .0018 1,8
2 0,4 45 4 12 2,8 2,1 1,6 .0020 2
2,2 0,45 45 4,5 12 2,8 2,1 1,75 .0022 2,2
2,3 0,4 45 4,5 12 2,8 2,1 1,9 .0023 2,3
2,5 0,45 50 5 14 2,8 2,1 2,05 .0025 2,5
2,6 0,45 50 5 14 2,8 2,1 2,15 .0026 2,6
3 0,5 56 6 18 3,5 2,7 2,5 .0030 3
3,5 0,6 56 7 20 4 3 2,9 .0035 3,5
4 0,7 63 7 21 4,5 3,4 3,3 .0040 4
4,5 0,75 70 8 25 6 4,9 3,7 .0045 4,5
5 0,8 70 8 25 6 4,9 4,2 .0050 5
5,5 0,9 80 10 30 6 4,9 4,6 .0055 5,5
6 1 80 10 30 6 4,9 5 .0060 6
7 1 80 10 30 7 5,5 6 .0070 7
8 1,25 90 14 35 8 6,2 6,8 .0080 8
9 1,25 90 14 35 9 7 7,8 .0090 9
10 1,5 100 16 39 10 8 8,5 .0100 10
12 1,75 110 18 44 12 9 10,2 .0112 12
DIN 376 81 81 81 81 81 81 81 81 81 81 82 82 82 82
DIN 352 91
2) Vorbohrdurchmesser für Gewindebohrer mit Übermaß um 0,1 mm anheben
Increase drill diameter for taps with oversize by 0.1 mm
= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 59
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
