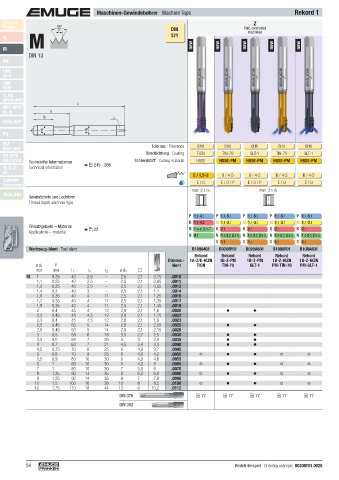

P. 54
Maschinen-Gewindebohrer · Machine Taps Rekord 1
Product Z Z
Finder 60° DIN CNC-controlled CNC-controlled
M
P
machines
machines
v c 371
M new new new new new
DIN 13
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
l 1
NPT, NPTF
Rc, W l 3
l 2
BSW, BSF
ø d 1 ø d 2
Pg
MJ Toleranz · Tolerance
UNJC, UNJF 6HX 6HX 6HX 6HX 6HX 6GX 6GX 6GX 6GX 6HX 6HX 6HX 6HX 6HX
Beschichtung · Coating TICN TIN-70 GLT-1 TIN-70 GLT-1 TIN-70 GLT-1 TIN-70 GLT-1 TIN TIN TIN TIN TIN
EG (STI)
SELF-LOCK Technische Informationen Schneidstoff · Cutting material HSSE HSSE-PM HSSE-PM HSSE-PM HSSE-PM HSSE-PM HSSE-PM HSSE-PM HSSE-PM HSSE HSSE HSSE HSSE HSSE
Tr, Tr-F Technical information 245 - 266 R15 R15 R15 R15 R15
Rd
E / 1,5-2 B / 4-5 B / 4-5 B / 4-5 B / 4-5 B / 4-5 B / 4-5 B / 4-5 B / 4-5 C / 2-3 C / 2-3 E / 1,5-2 C / 2-3 E / 1,5-2
Zubehör E / O E / O / P E / O / P E / O E / O E / O / P E / O / P E / O E / O E / O / P E / O E / O E / O E / O
Accessories
max. 2 x d 1 max. 3 x d 1 max. 3 x d 1 max. 2 x d 1
Tech. Info
Gewindetiefe und Lochform
Thread depth and hole type
P 1.1- 4.1 P 1.1- 5.1 P 1.1- 5.1 P 1.1- 5.1 P 1.1- 5.1 P 1.1- 5.1 P 1.1- 5.1 P 1.1- 5.1 P 1.1- 5.1 P 2.1- 5.1 P 2.1- 5.1 P 2.1- 5.1 P 2.1- 5.1 P 2.1- 5.1
K 1.1- 4.2 M 1.1- 3.1 M 1.1- 3.1 M 1.1- 3.1 M 1.1- 3.1 M 1.1- 3.1 M 1.1- 3.1 M 1.1- 3.1 M 1.1- 3.1 K 2.1-2 K 2.1-2 K 2.1-2 K 2.1-2 K 2.1-2
Einsatzgebiete – Material N 1.4-6, 2.4-7 K 2.1 K 2.1 K 2.1 K 2.1 K 2.1 K 2.1 K 2.1 K 2.1 N 1.4-6, 2.4-5 N 1.4-6, 2.4-5 N 1.4-6, 2.4-5 N 1.4-6, 2.4-5 N 1.4-6, 2.4-5
Applications – material 22
N 4.1 N 1.4- 2.2, 2.4-5 N 1.4- 2.2, 2.4-5 N 1.4- 2.2, 2.4-5 N 1.4- 2.2, 2.4-5 N 1.4- 2.2, 2.4-5 N 1.4- 2.2, 2.4-5 N 1.4- 2.2, 2.4-5 N 1.4- 2.2, 2.4-5
S 1.1 S 1.1 S 1.1 S 1.1 S 1.1 S 1.1 S 1.1 S 1.1
Werkzeug-Ident · Tool ident B1099401 B0208F01 B020A601 B1088F01 B108A601 B0208F21 B020A621 B1088F21 B108A621 B0453701 B0963701 B0983701 B4253701 B4053701
Rekord Rekord Rekord Rekord Rekord Rekord Rekord Rekord Rekord Rekord Rekord Rekord Rekord Rekord
Dimens.- 1A-Z/E-IKZN 1B-Z-PM 1B-Z-PM 1B-Z-IKZN 1B-Z-IKZN 1B-Z-PM 1B-Z-PM 1B-Z-IKZN 1B-Z-IKZN 1D-Z 1D-Z-IKZ 1D-Z/E-IKZ 1D-Z-BF 1D-Z/E-BF
ø d 1 P Ident TICN TIN-70 GLT-1 PM-TIN-70 PM-GLT-1 TIN-70 GLT-1 PM-TIN-70 PM-GLT-1 TIN TIN TIN IKZ-TIN IKZ-TIN
mm mm l 1 l 2 l 3 ø d 2 „6GX“ „6GX“ „6GX“ „6GX“
M 1 0,25 40 2,5 – 2,5 2,1 0,75 .0010 M 1
1,1 0,25 40 2,5 – 2,5 2,1 0,85 .0011 1,1
1,2 0,25 40 2,5 – 2,5 2,1 0,95 .0012 1,2
1,4 0,3 40 3 – 2,5 2,1 1,1 .0014 1,4
1,6 0,35 40 4 11 2,5 2,1 1,25 .0016 1,6
1,7 0,35 40 4 11 2,5 2,1 1,35 .0017 1,7
1,8 0,35 40 4 11 2,5 2,1 1,45 .0018 1,8
2 0,4 45 4 12 2,8 2,1 1,6 .0020 2
2,2 0,45 45 4,5 12 2,8 2,1 1,75 .0022 2,2
2,3 0,4 45 4,5 12 2,8 2,1 1,9 .0023 2,3
2,5 0,45 50 5 14 2,8 2,1 2,05 .0025 2,5
2,6 0,45 50 5 14 2,8 2,1 2,15 .0026 2,6
3 0,5 56 6 18 3,5 2,7 2,5 .0030 3
3,5 0,6 56 7 20 4 3 2,9 .0035 3,5
4 0,7 63 7 21 4,5 3,4 3,3 .0040 4
4,5 0,75 70 8 25 6 4,9 3,7 .0045 4,5
5 0,8 70 8 25 6 4,9 4,2 .0050 5
5,5 0,9 80 10 30 6 4,9 4,6 .0055 5,5
6 1 80 10 30 6 4,9 5 .0060 6
7 1 80 10 30 7 5,5 6 .0070 7
8 1,25 90 14 35 8 6,2 6,8 .0080 8
9 1,25 90 14 35 9 7 7,8 .0090 9
10 1,5 100 16 39 10 8 8,5 .0100 10
12 1,75 110 18 44 12 9 10,2 .0112 12
DIN 376 77 77 77 77 77 77 77 77 77 78 78 78 78 78
DIN 352
54 Bestell-Beispiel · Ordering example: B0208F01.0020
