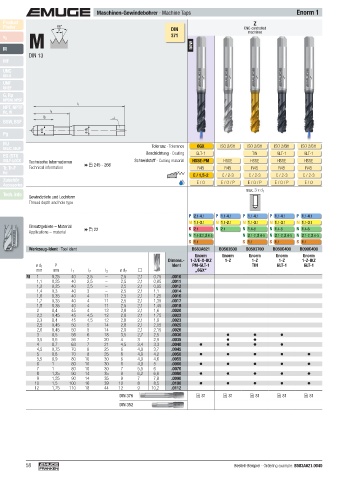

P. 58
Maschinen-Gewindebohrer · Machine Taps Enorm 1
Product Z Z
Finder 60° DIN CNC-controlled CNC-controlled
M
P
machines
machines
v c 371
M new
DIN 13
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
l 1
NPT, NPTF
Rc, W l 3
l 2
BSW, BSF
ø d 1 ø d 2
Pg
MJ Toleranz · Tolerance
UNJC, UNJF 6GX ISO 2/6H ISO 2/6H ISO 2/6H ISO 2/6H ISO 2/6H ISO 2/6H ISO 2/6H ISO 2/6H ISO 2/6H ISO 3/6G ISO 3/6G 6HX 6HX 6H +0,1 2)
Beschichtung · Coating GLT-1 TIN GLT-1 GLT-1 TIN GLT-1 TIN TIN TIN
EG (STI)
SELF-LOCK Technische Informationen Schneidstoff · Cutting material HSSE-PM HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE HSSE
Tr, Tr-F Technical information 245 - 266 R45 R45 R45 R45 R45 R45 R45 R45 R45 R45 R45 R45 R50 R50 R50
Rd
E / 1,5-2 C / 2-3 C / 2-3 C / 2-3 C / 2-3 E / 1,5-2 E / 1,5-2 E / 1,5-2 E / 1,5-2 E / 1,5-2 E / 1,5-2 E / 1,5-2 C / 2-3 C / 2-3 C / 2-3
Zubehör E / O E / O / P E / O / P E / O / P E / O E / O / P E / O / P E / O / P E / O E / O E / O / P E / O / P E / O / P E / O / P E / O / P
Accessories
max. 3 x d 1 max. 3 x d 1
Tech. Info
Gewindetiefe und Lochform
Thread depth and hole type
P 2.1- 4.1 P 1.1- 4.1 P 1.1- 4.1 P 1.1- 4.1 P 1.1- 4.1 P 1.1- 4.1 P 1.1- 4.1 P 1.1- 4.1 P 1.1- 4.1 P 1.1- 4.1 P 1.1- 4.1 P 1.1- 4.1 P 1.1- 4.1 P 1.1- 4.1 P 1.1- 4.1
M 1.1- 3.1 M 1.1- 2.1 M 1.1- 3.1 M 1.1- 3.1 M 1.1- 3.1 M 1.1- 2.1 M 1.1- 3.1 M 1.1- 3.1 M 1.1- 2.1 M 1.1- 3.1 M 1.1- 2.1 M 1.1- 3.1 M 1.1- 2.1 M 1.1- 3.1 M 1.1- 2.1
Einsatzgebiete – Material K 2.1 N 2.1 N 1.4-6 N 1.4-6 N 1.4-6 N 2.1 N 1.4-6 N 1.4-6 N 2.1 N 1.4-6 N 2.1 N 1.4-6 N 2.1 N 1.4-6 N 2.1
Applications – material 22
N 1.4- 2.2, 2.4-5 N 2.1-2, 2.4-5 N 2.1-2, 2.4-5 N 2.1-2, 2.4-5 N 2.1-2, 2.4-5 N 2.1-2, 2.4-5 N 2.1-2, 2.4-5 N 2.1-2, 2.4-5 N 2.1-2, 2.4-5
S 1.1 S 1.1 S 1.1 S 1.1 S 1.1 S 1.1 S 1.1 S 1.1 S 1.1
Werkzeug-Ident · Tool ident B583A621 B0503500 B0503700 B050C400 B099C400 B0513500 B0513700 B051C400 B0973500 B0973700 B0513520 B0513720 B0653501 B0653701 B0653540
Enorm Enorm Enorm Enorm Enorm Enorm Enorm Enorm Enorm Enorm Enorm Enorm Enorm Enorm Enorm
Dimens.- 1-Z/E-X-IKZ 1-Z 1-Z 1-Z 1-Z-IKZ 1-Z/E 1-Z/E 1-Z/E 1-Z/E-IKZ 1-Z/E-IKZ 1-Z/E 1-Z/E 1-Z50 1-Z50 1-Z50
ø d 1 P Ident PM-GLT-1 TIN GLT-1 GLT-1 TIN GLT-1 TIN TIN TIN
mm mm l 1 l 2 l 3 ø d 2 „6GX“ „6G“ „6G“ „+0,1“
M 1 0,25 40 2,5 – 2,5 2,1 0,75 .0010 M 1
1,1 0,25 40 2,5 – 2,5 2,1 0,85 .0011 1,1
1,2 0,25 40 2,5 – 2,5 2,1 0,95 .0012 1,2
1,4 0,3 40 3 – 2,5 2,1 1,1 .0014 1,4
1,6 0,35 40 4 11 2,5 2,1 1,25 .0016 1,6
1,7 0,35 40 4 11 2,5 2,1 1,35 .0017 1,7
1,8 0,35 40 4 11 2,5 2,1 1,45 .0018 1,8
2 0,4 45 4 12 2,8 2,1 1,6 .0020 2
2,2 0,45 45 4,5 12 2,8 2,1 1,75 .0022 2,2
2,3 0,4 45 4,5 12 2,8 2,1 1,9 .0023 2,3
2,5 0,45 50 5 14 2,8 2,1 2,05 .0025 2,5
2,6 0,45 50 5 14 2,8 2,1 2,15 .0026 2,6
3 0,5 56 6 18 3,5 2,7 2,5 .0030 3
3,5 0,6 56 7 20 4 3 2,9 .0035 3,5
4 0,7 63 7 21 4,5 3,4 3,3 .0040 4
4,5 0,75 70 8 25 6 4,9 3,7 .0045 4,5
5 0,8 70 8 25 6 4,9 4,2 .0050 5
5,5 0,9 80 10 30 6 4,9 4,6 .0055 5,5
6 1 80 10 30 6 4,9 5 .0060 6
7 1 80 10 30 7 5,5 6 .0070 7
8 1,25 90 14 35 8 6,2 6,8 .0080 8
9 1,25 90 14 35 9 7 7,8 .0090 9
10 1,5 100 16 39 10 8 8,5 .0100 10
12 1,75 110 18 44 12 9 10,2 .0112 12
DIN 376 81 81 81 81 81 81 81 81 81 81 82 82 82 82
DIN 352 91
58 Bestell-Beispiel · Ordering example: B583A621.0040
