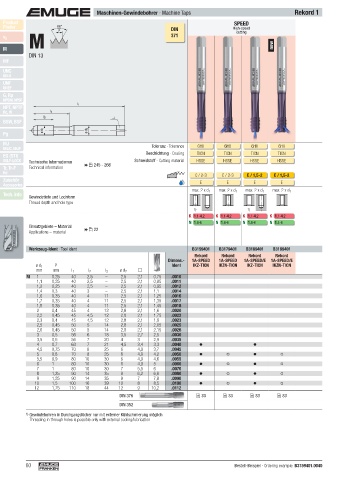

Page 60 - EMUGE
P. 60
Maschinen-Gewindebohrer · Machine Taps Rekord 1
Product SPEED
Finder 60° DIN High-speed
M
P
cutting
v c 371
M new
DIN 13
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
l 1
NPT, NPTF
Rc, W l 3
l 2
BSW, BSF
ø d 1 ø d 2
Pg
MJ Toleranz · Tolerance
UNJC, UNJF 6HX 6HX 6HX 6HX
Beschichtung · Coating TICN TICN TICN TICN
EG (STI)
SELF-LOCK Technische Informationen Schneidstoff · Cutting material HSSE HSSE HSSE HSSE
Tr, Tr-F Technical information 245 - 266
Rd
C / 2-3 C / 2-3 E / 1,5-2 E / 1,5-2
Zubehör E E E E
Accessories
max. 2 x d 1 max. 2 x d 1 max. 2 x d 1 max. 2 x d 1
Tech. Info
Gewindetiefe und Lochform
Thread depth and hole type
1) 1)
K 1.1- 4.2 K 1.1- 4.2 K 1.1- 4.2 K 1.1- 4.2
N 1.4-6 N 1.4-6 N 1.4-6 N 1.4-6
Einsatzgebiete – Material
Applications – material 22
Werkzeug-Ident · Tool ident B3159401 B3179401 B3169401 B3189401
Rekord Rekord Rekord Rekord
Dimens.- 1A-SPEED 1A-SPEED 1A-SPEED/E 1A-SPEED/E
ø d 1 P Ident IKZ-TICN IKZN-TICN IKZ-TICN IKZN-TICN
mm mm l 1 l 2 l 3 ø d 2
M 1 0,25 40 2,5 – 2,5 2,1 0,75 .0010
1,1 0,25 40 2,5 – 2,5 2,1 0,85 .0011
1,2 0,25 40 2,5 – 2,5 2,1 0,95 .0012
1,4 0,3 40 3 – 2,5 2,1 1,1 .0014
1,6 0,35 40 4 11 2,5 2,1 1,25 .0016
1,7 0,35 40 4 11 2,5 2,1 1,35 .0017
1,8 0,35 40 4 11 2,5 2,1 1,45 .0018
2 0,4 45 4 12 2,8 2,1 1,6 .0020
2,2 0,45 45 4,5 12 2,8 2,1 1,75 .0022
2,3 0,4 45 4,5 12 2,8 2,1 1,9 .0023
2,5 0,45 50 5 14 2,8 2,1 2,05 .0025
2,6 0,45 50 5 14 2,8 2,1 2,15 .0026
3 0,5 56 6 18 3,5 2,7 2,5 .0030
3,5 0,6 56 7 20 4 3 2,9 .0035
4 0,7 63 7 21 4,5 3,4 3,3 .0040
4,5 0,75 70 8 25 6 4,9 3,7 .0045
5 0,8 70 8 25 6 4,9 4,2 .0050
5,5 0,9 80 10 30 6 4,9 4,6 .0055
6 1 80 10 30 6 4,9 5 .0060
7 1 80 10 30 7 5,5 6 .0070
8 1,25 90 14 35 8 6,2 6,8 .0080
9 1,25 90 14 35 9 7 7,8 .0090
10 1,5 100 16 39 10 8 8,5 .0100
12 1,75 110 18 44 12 9 10,2 .0112
DIN 376 83 83 83 83
DIN 352
1) Gewindebohren in Durchgangslöcher nur mit externer Kühlschmierung möglich
Threading in through holes is possible only with external cooling/lubrication
60 Bestell-Beispiel · Ordering example: B3159401.0040
