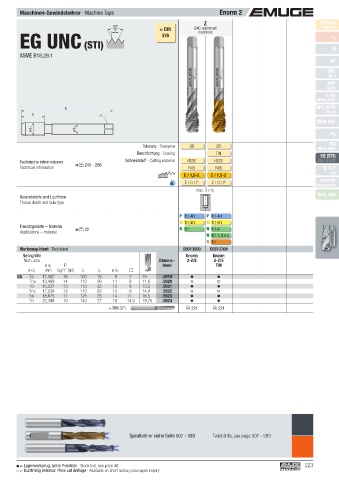

Maschinen-Gewindebohrer · Machine Taps Enorm 2
Z Product
60° CNC-controlled Finder
P ≈ DIN machines
376 v c
EG UNC (STI) M

ASME B18.29.1
MF
UNC
UN-8
UNF
UNEF
G, Rp
NPSM, NPSF
NPT, NPTF
l 1
Rc, W
l 2
BSW, BSF
ø d 1 ø d 2
Pg
Toleranz · Tolerance 2B 2B MJ
UNJC, UNJF
Beschichtung · Coating TIN
EG (STI)
Technische Informationen  245 - 266 Schneidstoff · Cutting material HSSE HSSE SELF-LOCK
Technical information R45 R45 Tr, Tr-F
Rd
E / 1,5-2 E / 1,5-2 Zubehör
E / O / P E / O / P Accessories
max. 3 x d 1
Gewindetiefe und Lochform Tech. Info
Thread depth and hole type

P 1.1- 4.1 P 1.1- 4.1
M 1.1- 2.1 M 1.1- 3.1
Einsatzgebiete – Material N 2.1 N 1.4-6
Applications – material  22
N 2.1-2, 2.4-5
S 1.1
Werkzeug-Ident · Tool ident C0513500 C0513700
Nenngröße Enorm Enorm
Nom. size Dimens.- 2-Z/E 2-Z/E
ø d 1 P Ident TIN
ø d 1 mm Gg/1" (tpi) l 1 l 2 ø d 2
EG 3 /8 11,587 16 100 15 9 7 10 .5619
7 /16 13,469 14 110 20 11 9 11,6 .5620
1 /2 15,237 13 110 22 12 9 13,3 .5621
9 /16 17,039 12 110 22 12 9 14,9 .5622
5 /8 18,875 11 125 25 14 11 16,5 .5623
3 /4 22,349 10 140 27 18 14,5 19,75 .5624
≈ DIN 371  221  221

Spiralbohrer siehe Seite 507 - 580 Twist drills, see page 507 - 580

= Lagerwerkzeug, siehe Preisliste · Stock tool, see price list 223
= Kurzfristig lieferbar, Preis auf Anfrage · Available on short notice, price upon inquiry
